ARRI Ballast

デイライト（HMIライト）

ARRI Ballast: アリ社のバラストは、HMI灯体との組み合わせで安定したライティングを供給します。

アリ社バラストは、HMI照明を点灯させる為に、一定の電力を安定的に供給する機器です。重量とサイズを可能な限り小さくし、堅牢性も兼ね備えたアリの電子バラストは、世界中のコマーシャルや映画、劇場、イベント分野でスタンダードな機材として使用されています。ハイスピード撮影用に300Hz周波数点灯機能を搭載したタイプや、バッテリー駆動が可能なタイプなど、さまざまなラインナップがあります。

アリ　バラストの主な仕様

EB 125/200

定格

出力	125W/200W
皮相電力	240VA(最大)
入力電圧	90-130/180-250V AC 単相 50/60Hz
消費電流	2.7-1.8/1.3-1.0A
力率	0.98
調光	70-100%
点灯モード	FF(矩形波)のみ
点灯周波数	約200Hz
電源入力	脱着式(ACケーブル別売)
サイズ	（W）13×（H）70×（D240）mm
重量	1.7Kg

適合灯体

ポケットパー125W
ポケットパー200W
ポケットライト200W
コンパクト125W
コンパクト200W
アリサン2(200W)
ARRI X2(200W)

ラインナップ

L2.76013.B	EB 125/200

EBB 125/200（DC専用）

定格

出力	125W/200W
消費電力	225W(最大)
入力電圧	20-36V DC
消費電流	11.2-6.3A
力率	0.98
調光	70-100%
点灯モード	FF(矩形波)のみ
点灯周波数	約140Hz
電源入力	XLR-4P(DCケーブル別売)
サイズ	（W）130×（H）67×（D）153mm
重量	1.2Kg

適合灯体

ポケットパー125W
ポケットパー200W
ポケットライト200W
コンパクト125W
コンパクト200W
アリサン2(200W)
ARRI X2(200W)

ラインナップ

L2.76040.B	EBB 125/200

EBB 200/400（DC専用）

定格

出力	200W/400W
消費電力	250W(200W最大時) 490W(400W最大時)
入力電圧	20-36V DC
消費電流	13-7A/200W，25-13A/400W
力率	0.98
調光	50-100%
点灯モード	FF(矩形波)のみ
点灯周波数	約200Hz
電源入力	XLR-4P 2回路(DCケーブル別売)
サイズ	（W）155×（H）91×（D）265mm
重量	2.6Kg

※200Wはバッテリ1個，400Wはバッテリ2個必要です。

適合灯体

ポケットパー200W
ポケットライト200W
ポケットパー400W
ポケットライト400W
コンパクト200W
アリサン2(200W)
ARRI X2(200W)

ラインナップ

L2.76270.B	EBB 200/400

EB 400/575

定格

出力	400W/575W
皮相電力	667VA(最大)
入力電圧	90-130/180-250V AC 単相 50/60Hz
消費電流	7.4-5.1/3.7-2.7A
力率	0.98
調光	50-100%
点灯モード	FF(矩形波)のみ
点灯周波数	約200Hz
電源入力	脱着式(ACケーブル別売)
サイズ	（W）155×（H）91×（D）270mm
重量	3Kg

適合灯体

ポケットパー400W
ポケットライト400W
コンパクト575W
アリサン5(575W)
ARRI X5(575W)

ラインナップ

L2.76260.0 / L2.76262.0	アリ標準(VEAM) / シャルトバウ

※575W出力のみ2種類あります。

EB 575/800

定格

出力	575W/800W
皮相電力	1160VA(最大)
入力電圧	90-130/180-250V AC 単相 50/60Hz
消費電流	11.1-8.9/5.8-4.4A
力率	0.98
調光	50-100%
点灯モード	FF(75Hz) ローノイズ(50Hz，60Hz) HS(1000Hz)
電源入力	3心2m(プラグ無)
サイズ	（W）202×（H）141×（D）335mm
重量	6.5Kg

適合灯体

コンパクト575W
D5(575W)
M8(800W)

ラインナップ

L2.76184KH	アリ標準(VEAM)

575/1200 EB

定格

出力	575W/1200W
皮相電力	1390VA(最大)
入力電圧	90-130/180-250V AC 単相 50/60Hz
消費電流	15.4-10.7/7.7-5.5A
力率	0.98
調光	50-100%
点灯モード	FF(矩形波/75Hz) ローノイズ(50Hz，60Hz) HS/300Hz(50Hz削除)
電源入力	3心2m(プラグ無)
サイズ	（W）200×（H）150×（D）335mm
重量	8Kg

適合灯体

コンパクト575W
コンパクト1200W
D5(575W)
D12(1200W)
アリサン5(575W)
アリサン12プラス(1200W)
ARRI X 5(575W)
ARRI X 12(1200W)

ラインナップ

L2.76425.0 / L2.76427.0	アリ標準(VEAM) / シャルトバウ

575/1200 AC/DC（AC/DC兼用） ※販売終了

定格

出力	575W/1200W
皮相電力	1530VA(最大)
消費電力	1500W(DC最大)
入力電圧	90-250V AC 単相 50/60Hz 24-60V DC ±10%(575W) 48-60V DC ±10%(1200W)
消費電流	17-6.2A(AC)，33A(DC最大)
力率	0.98
調光	50-100%
点灯モード	FF(矩形波/75Hz) ローノイズ(50Hz、60Hz)
電源入力	M3シャルトバウ7P
サイズ	（W）200×（H）230×（D）358mm
重量	11Kg

適合灯体

コンパクト575W
コンパクト1200W
D5(575W)
D12(1200W)
アリサン5(575W)
アリサン12プラス(1200W)
ARRI X5(575W)
ARRI X12(1200W)

ラインナップ

L2.76230.0 / L2.76231.0	アリ標準(VEAM) / シャルトバウ

※2種類の出力コネクタ仕様があります。

EB 1200/1800

定格

出力	1200W/1800W
皮相電力	2600VA(最大)
入力電圧	90-130/180-250V AC 単相 50/60Hz
消費電流	25-20/13-10A
力率	0.98
調光	50-100%
点灯モード	FF(矩形波) ローノイズ(50Hz，60Hz) HS/300Hz(50Hz削除)
電源入力	3心2m(プラグ無)
サイズ	（W）200×（H）156×（D）335mm
重量	8Kg

適合灯体

D12(1200W)
アリサン12プラス(1200W)
AS18(1200W/1800W)
M18(1200W/1800W)
ARRI X12(1200W)

ラインナップ

L2.76625.0 / L2.76627.0	アリ標準(VEAM) / シャルトバウ

※2種類の出力コネクタ仕様があります。

2500 EB

定格

出力	2500W
皮相電力	2900VA(最大)
入力電圧	90-125/180-250V AC 単相 50/60Hz
消費電流	32-23/16-11A
力率	0.98
調光	50-100%
点灯モード	FF(矩形波/75Hz) ローノイズ(50Hz，60Hz)
電源入力	3心2m(プラグ無)
サイズ	（W）243×（H）358×（D）450mm
重量	20Kg

適合灯体

コンパクト2500W
D25(2500W)
アリサン40/25(変換ケーブル要)
M40/25(2500W)
ARRI X40/25(変換ケーブル要)

ラインナップ

L2.76635.0 / L2.76237.0	アリ標準(VEAM) / シャルトバウ

※2種類の出力コネクタ仕様があります。

2500W/4000W

定格

出力	2500W/4000W
皮相電力	4650VA(最大)
入力電圧	90-125/180-250V AC 単相 50/60Hz
消費電流	52-37/26-19A
力率	0.98
調光	50-100%
点灯モード	FF(矩形波/75Hz) ローノイズ(50Hz，60Hz) HS/300Hz(50Hz削除)
電源入力	3心2m(プラグ無)
サイズ	（W）243×（H）358×（D）450mm
重量	20.5Kg

適合灯体

コンパクト2500W
D25(2500W)
コンパクト4000W
D40(4000W)
アリサン40/25
M40/25(2500W/4000W)
ARRI X40/25

ラインナップ

L2.76675.0 / L2.76677.0	アリ標準(VEAM) / シャルトバウ

※2種類の出力コネクタ仕様があります。

6000 EB（AC200V専用）

定格

出力	6000W
皮相電力	6800VA(最大)
入力電圧	180-250V AC 単相 50/60Hz
消費電流	38-27A
力率	0.98
調光	50-100%
点灯モード	FF(矩形波/75Hz) ローノイズ(50Hz，60Hz)
電源入力	3心2m(プラグ無)
サイズ	（W）263×（H）476×（D）498mm
重量	26Kg

適合灯体

コンパクト6000W
アリサン60(6KW)
ARRI X60(6KW)
デイライト6000W

ラインナップ

L2.76193.0	アリ標準(VEAM)

EB 6/9（AC200V専用）

定格

出力	6000W/9000W
皮相電力	11200VA(最大)
入力電圧	180-250V AC 単相 50/60Hz
消費電流	56-44A
力率	0.98
調光	50-100%
点灯モード	FF(75Hz) ローノイズ(50Hz，60Hz) HS(1000Hz)
電源入力	3心2m(プラグ無)
サイズ	（W）263×（H）358×（D）450mm
重量	27Kg

適合灯体

コンパクト6000W
M90/60(6000W/9000W)
アリサン60(6000W)
ARRI X60(6000W)

ラインナップ

L2.76181KH	アリ標準(VEAM)

6/12 EB

定格

サイズ
出力	6000W/12000W
皮相電力	6KW 6900VA(最大) 12KW 13200VA(最大)
入力電圧	6KW 90-125/180-250VAC 12KW 180-250V AC 単相 50/60Hz
消費電流	6KW 77-55/38-28A 12KW 73-53A
力率	0.98
調光	50-100%
点灯モード	FF(矩形波/75Hz) ローノイズ(50Hz，60Hz) HS/300Hz(50Hz削除)
電源入力	3心2m(プラグ無)
重量	39.5Kg

適合灯体

コンパクト6000W
コンパクト12000W
デイライト6000W
デイライト12000W
アリサン60(6KW)
M90/60(6000W)
アリサン120(12KW)
ARRI X60(60KW)

ラインナップ

L2.76172.0	アリ標準(VEAM)
L2.76182.0	同上，DMXリモート
L2.76172.HS	HS300Hzモード搭載

12/18 EB（AC200V専用）

定格

出力	12000W/18000W
皮相電力	12KW 13200VA(最大) 18KW 19400VA(最大)
入力電圧	190-250V AC 単相 50/60Hz
消費電流	12KW 68-52A 18KW 102-77A
力率	0.98
調光	50-100%
点灯モード	FF(矩形波/75Hz) ローノイズ(50Hz，60Hz) HS/300Hz(50Hz削除)
電源入力	3心2m(プラグ無)
サイズ	（W）283×（H）548×（D）506mm
重量	49Kg

適合灯体

コンパクト12000W
アリサン120(12KW)
デイライト12000W
デイライト18000W
ARRIMAX18/12

ラインナップ

L2.76290.0	アリ標準(VEAM)
L2.76290.HS	HS300Hzモード搭載

EB 125/200

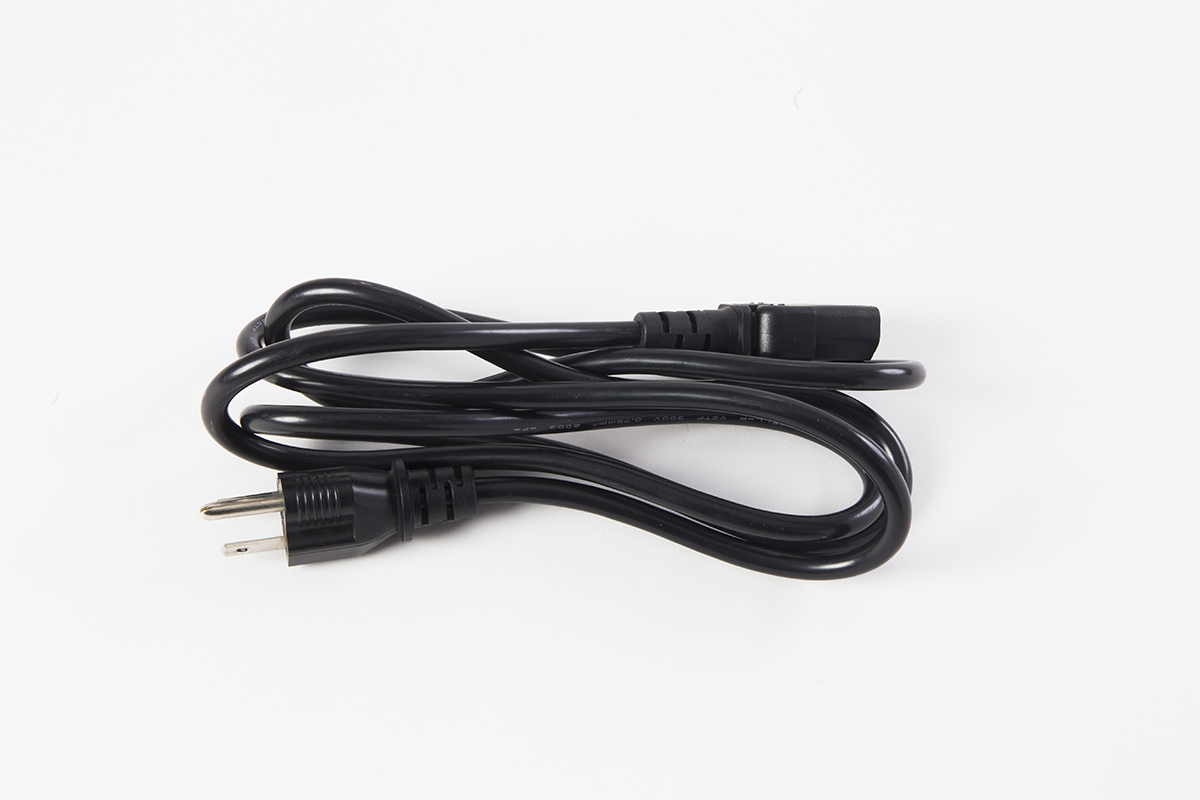

ACケーブル（3m）

電源ケーブル（AC）
EBB 125/200（DC専用）

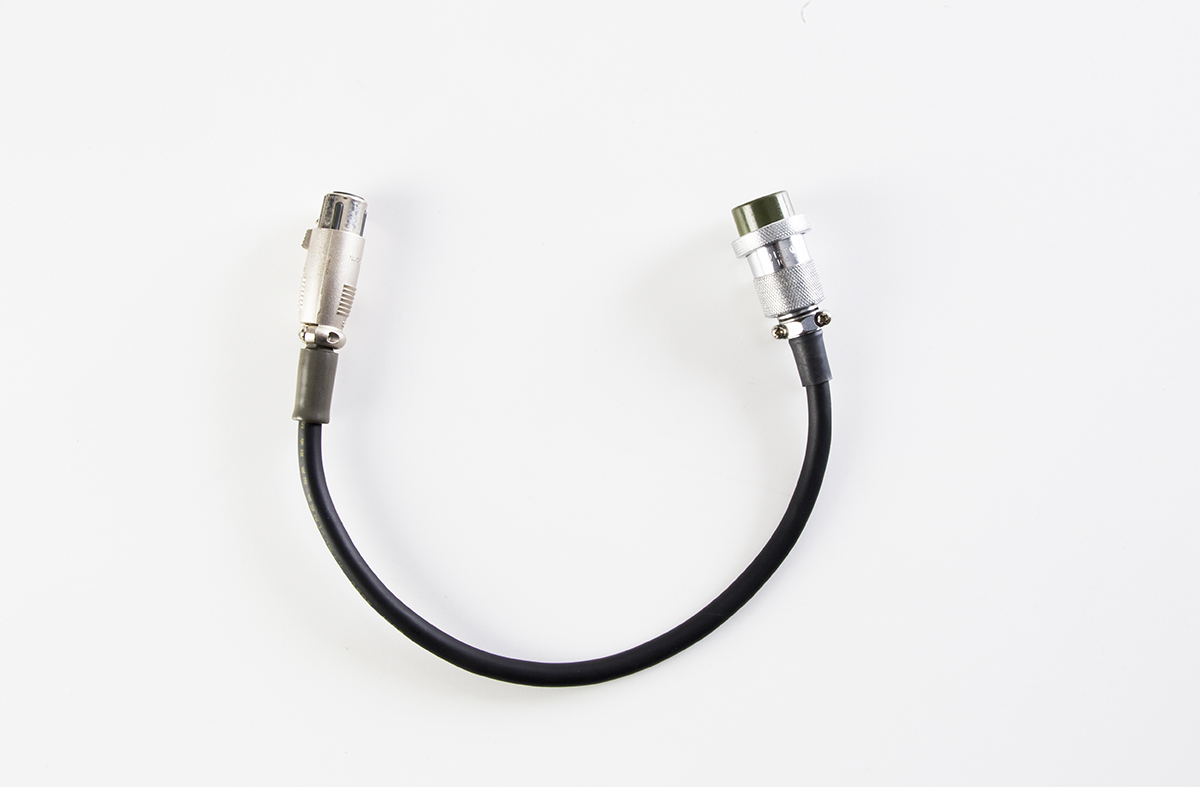

DCケーブル（1.5m）

電源ケーブル（DC）
EBB 200/400（DC専用）

DCケーブル（1.5m）※バッテリー側コネクター仕様はご相談ください。

電源ケーブル（DC）
EB 400/575

ACケーブル（3m）

電源ケーブル（AC）
EB 575/800

平行プラグ

入力ケーブル用プラグ（15A）
575/1200 EB

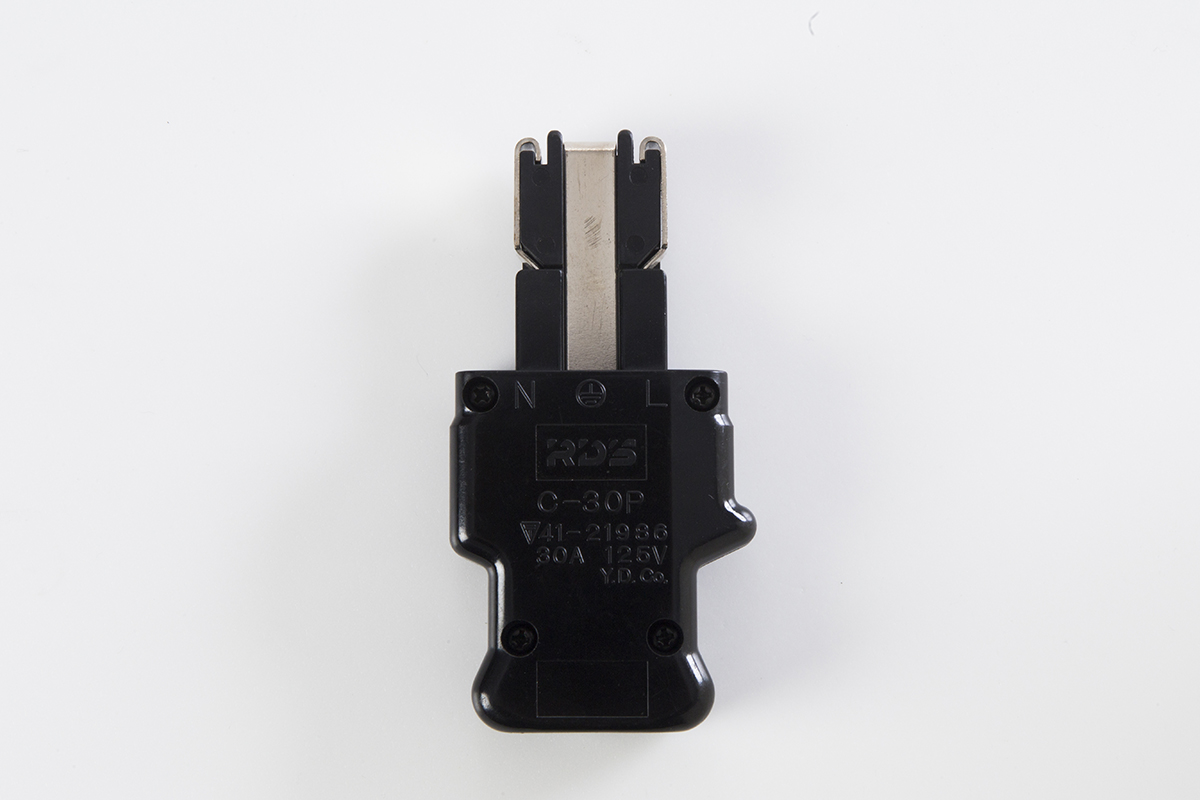

プラグ（C型30A）

入力ケーブル用プラグ（30A）
575/1200 AC/DC（AC/DC兼用）

プラグ（C型30A）

入力ケーブル用プラグ（30A）
EB 1200/1800

プラグ（C型30A）

入力ケーブル用プラグ（30A）
2500 EB

プラグ（C型30A）

入力ケーブル用プラグ（30A）
2500W/4000W

プラグ（C型60A）

入力ケーブル用プラグ（60A）
6000 EB（AC200V専用）

プラグ（C型60A）

入力ケーブル用プラグ（60A）
EB 6/9

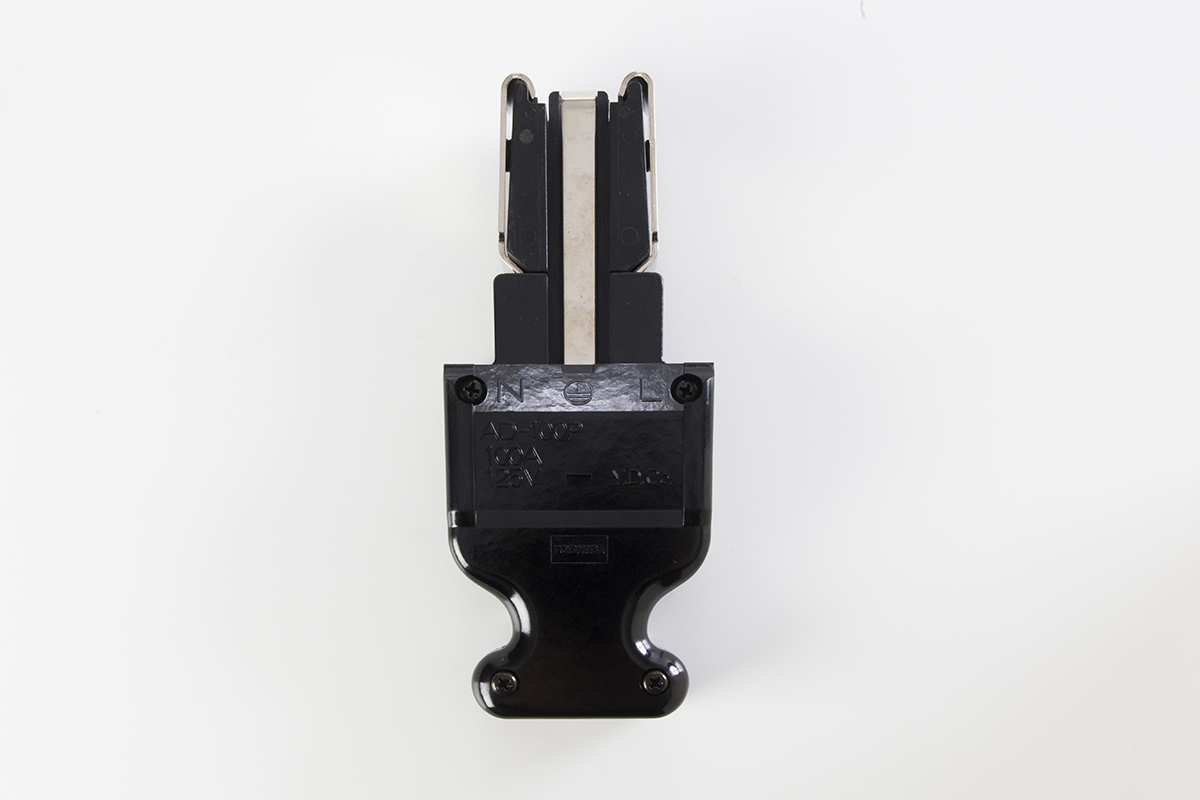

プラグ（C型100A）

入力ケーブル用プラグ（100A）
プラグ（AD型100A）

入力ケーブル用プラグ（100A）
6/12 EB

専用カート

車輪付きカート
プラグ（C型100A）

入力ケーブル用プラグ（100A）
プラグ（AD型100A）

入力ケーブル用プラグ（100A）
12/18 EB（AC200V専用）

プラグ（C型100A）

入力ケーブル用プラグ（100A）
プラグ（AD型100A）

入力ケーブル用プラグ（100A）

PDFファイルダウンロード

EB125/200取扱説明書

EBB125/200取扱説明書

EBB200/400取扱説明書

EB400/575取扱説明書

EB575/800取扱説明書

575/1200EB取扱説明書

575/1200EB DMX取扱説明書

EB575/1200 AC/DC取扱説明書

EB 1200/1800取扱説明書

2500EB取扱説明書

2.5/4EB 200V取扱説明書

2.5/4EB取扱説明書

2.5/4EB DMX取扱説明書

6000EB 200V取扱説明書

EB6/9取扱説明書

6/12EB取扱説明書

6/12EB DMX取扱説明書

12/18EB アリマックス取扱説明書
