デイライト（HMIライト）販売終了製品

ARRI X-Series

ARRI X-Series 2016年12月 販売終了

均一なフラッド光が得られるHMIフラッドライトです。

  • アリ Xシリーズは、広範囲に均一光を当てる場合に威力を発揮し、舞台や建物の表面をむらなく照らすことができます。灯体内の光学系の影響をほとんど受けない素直な光が得られるため、ベースライトに最適なシリーズです。

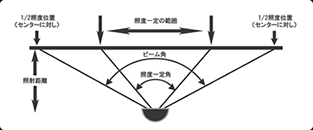

  • 配光特性の説明図
    次の照度データの説明図です。
    アリ Xシリーズは、平面壁面照射に際し、一定範囲が均一照度になるように設計されています。
  • ARRI X-Series

  • 　　　　　　　　
  • 　　　　　　　　

  • コンパクトシリーズの主な仕様



  • アリ X2（200W） ※販売終了

    ARRI X-Series


  • 定格

    出力 200W
    ランプタイプ 200W/シングルエンド
    ランプソケット GZY9.5
    ランプ管電圧 70V
    レンズ径 145 × 170mm
    アクセサリー径 170mm
    バーンドア径 176mm
    照射角 120°
    ダボ φ16mmソケット/φ17mmオス
    サイズ （W）250×（H）280×（D）115mm
    重量 2.5kg（灯体のみ）
  • 適合ランプ
    MSR200HR
    HMI-200W/SE
    DIS-2H
  • ラインナップ
    L1.82050.B ARRI X2
  • 配光特性
    ARRI X2
    EVEN INTENSITY ANGLE = 80゜ BEAM ANGLE = 120゜
    THROW gives EVEN INTENSITY over WIDTH THROW gives EVEN INTENSITY over WIDTH
    1.2m 2000 lux 2.0m 3'8" 200ftcds 6'2"
    1.7m 1000 lux 2.8m 5'2" 100ftcds 9'2"
    2.3m 500 lux 3.9m 7'5" 50ftcds 12'6"

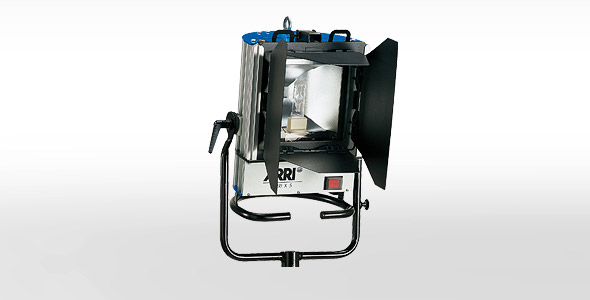

  • アリ X5（575W） ※販売終了

    ARRI X-Series

  • 出力 575W
    ランプタイプ 575W/シングルエンド
    ランプソケット G22
    ランプ管電圧 95V
    レンズ径 215 × 235mm
    アクセサリー径 247mm
    バーンドア径 247mm
    照射角 123°
    ダボ φ17-25mmオス/φ28mmオス
    サイズ （W）376×（H）410×（D）178mm
    重量 8.0kg（灯体のみ）
  • 適合ランプ
    MSR575HR
    HMI-575W/SE
    DIS-6H
  • ラインナップ
    L1.82200.B アリ標準（VEAM）
    L1.82200.F シャルトバウ仕様
    ※2種類の入力コネクター仕様があります。
  • 配光特性
    ARRI X5
    EVEN INTENSITY ANGLE = 89゜ BEAM ANGLE = 123゜
    THROW gives EVEN INTENSITY over WIDTH THROW gives EVEN INTENSITY over WIDTH
    1.8m 2000 lux 3.5m 5'10" 200ftcds 11'5"
    2.6m 1000 lux 5.1m 8'2" 100ftcds 16'1"
    3.7m 500 lux 7.3m 11'7" 50ftcds 22'10"

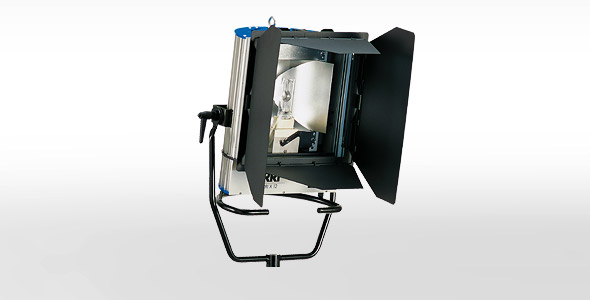

  • アリ X12（1200W） ※販売終了

    ARRI X-Series

  • 定格
    出力 1200W
    ランプタイプ 1200W/シングルエンド
    ランプソケット G38
    ランプ管電圧 100V
    レンズ径 315 × 330mm
    アクセサリー径 343mm
    バーンドア径 343mm
    照射角 149°
    ダボ φ17-25mmオス/φ25mmオス/φ28mmオス
    サイズ （W）495×（H）525×（D）222mm
    重量 14.7kg（灯体のみ）
  • 適合ランプ
    MSR1200HR
    HMI-1200W/SE
    DIS-12H
  • ラインナップ
    L1.82250.B アリ標準（VEAM）
    L1.82250.F シャルトバウ仕様
    ※2種類の入力コネクター仕様があります。
  • 配光特性
    ARRI X12
    EVEN INTENSITY ANGLE = 84゜ BEAM ANGLE = 149゜
    THROW gives EVEN INTENSITY over WIDTH THROW gives EVEN INTENSITY over WIDTH
    2.7m 2000 lux 4.9m 17' 200ftcds 16'
    3.8m 1000 lux 6.8m 24' 100ftcds 22'
    5.4m 500 lux 9.7m 34' 50ftcds 31'

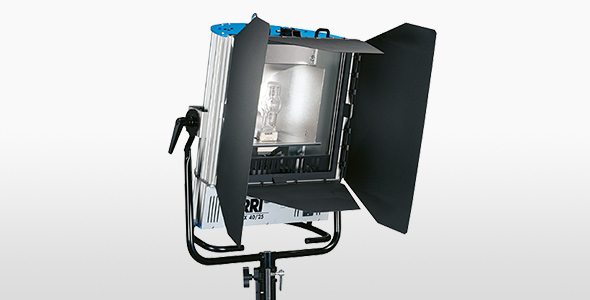

  • アリ X40/25（2.5/4KW兼用） ※販売終了

    ARRI X-Series

  • 定格
    出力 2500W/4000W
    ランプタイプ 2500W/4000W/シングルエンド
    ランプソケット G38
    ランプ管電圧 115V：2500W/200V：4000W
    レンズ径 385 × 400mm
    アクセサリー径 400mm
    バーンドア径 415mm
    照射角 118°
    ダボ φ25mmオス/φ28mmオス
    サイズ （W）590×（H）635×（D）260mm
    重量 21.1kg（灯体のみ）
  • 適合ランプ
    MSR2500HR,MSR4000HR
    HMI-2500W/SE,HMI-4000W/SE
    DIS-25H,DIS-40H
  • ラインナップ
    L1.82400.B アリ標準（VEAM）
    L1.82400.F シャルトバウ仕様
    ※2種類の入力コネクター仕様があります。
  • 配光特性
    ARRI X40/25
    EVEN INTENSITY ANGLE = 82゜ BEAM ANGLE = 118゜
    THROW gives EVEN INTENSITY over WIDTH THROW gives EVEN INTENSITY over WIDTH
    5.3m 2000 lux 9.2m 17' 200ftcds 30'
    7.5m 1000 lux 13.0m 24' 100ftcds 42'
    10.5m 500 lux 18.2m 34' 50ftcds 59'

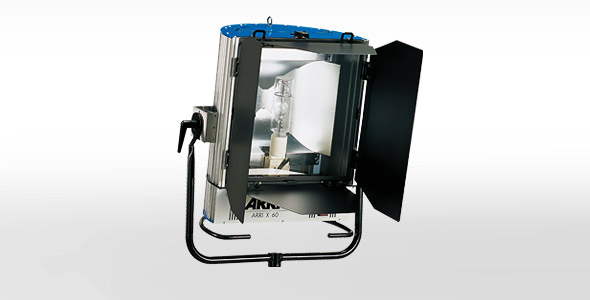

  • アリ X60（6000W） ※販売終了

    ARRI X-Series

  • 定格
    出力 6000W
    ランプタイプ 6000W/シングルエンド
    ランプソケット G38
    ランプ管電圧 130V
    レンズ径 520 × 533mm
    アクセサリー径 545mm
    バーンドア径 545mm
    照射角 127°
    ダボ φ25mmオス/φ28mmオス
    サイズ （W）810×（H）840×（D）330mm
    重量 32.2kg（灯体のみ）
  • 適合ランプ
    MSR6000HR
    HMI-6000W/SE
    DIS-60H
  • ラインナップ
    L1.82650.B ARRI X60
  • 配光特性
    ARRI X60
    EVEN INTENSITY ANGLE = 95゜ BEAM ANGLE = 127゜
    THROW gives EVEN INTENSITY over WIDTH THROW gives EVEN INTENSITY over WIDTH
    5.9m 2000 lux 12.9m 19' 200ftcds 41'
    8.3m 1000 lux 18.1m 26' 100ftcds 57'
    11.7m 500 lux 25.5m 37' 50ftcds 81'
  • 　　　　　　　　
  • 　　　　　　　　

  • アリ X2（200W） ※生産終了

    バーンドア
    ARRI X-Series
    光をコントロールする開閉羽
  • 7m延長ケーブル
    ARRI X-Series
    灯体、バラスト間のケーブル
  • バラスト各種（AC,DC）
    ARRI X-Series
    HMI灯体の安定器
  • φ17mmオスダボ（交換用）
    ARRI X-Series
    メス受けスタンド用灯体ダボ
  • アダプター17mm（パイプ状）
    ARRI X-Series
    両端がφ17ｍｍメス受けのダボアダプター
  • スピゴットアダプター（オスオス）
    ARRI X-Series
    φ17ｍｍオスオスアダプター
  • セイフティーケーブル
    ARRI X-Series
    灯体、バーンドア落下防止ワイヤー
  • ミニスタンド（φ16mmオス）
    ARRI X-Series
    灯体用スタンド
  • マスタースタンド（φ16mmオス）
    ARRI X-Series
    灯体用スタンド

  • アリ X5（575W）

    バーンドア
    ARRI X-Series
    光をコントロールする開閉羽
  • 7ｍ・10ｍ・15m延長ケーブル
    ARRI X-Series
    灯体、バラスト間のケーブル
  • バラスト各種（AC,DC）
    ARRI X-Series
    HMI灯体の安定器
  • φ17mmオスダボ（交換用）
    ARRI X-Series
    メス受けスタンド用灯体ダボ
  • セイフティーケーブル
    ARRI X-Series
    灯体、バーンドア落下防止ワイヤー
  • 軽量ローボーイコンボスタンド
    ARRI X-Series
    灯体用スタンド
  • 軽量コンボスタンド
    ARRI X-Series
    灯体用スタンド
  • キャスターセット
    ARRI X-Series
    スタンド用キャスター

  • アリ X12（1200W）

    バーンドア
    ARRI X-Series
    光をコントロールする開閉羽
  • 7ｍ・10ｍ・15m延長ケーブル
    ARRI X-Series
    灯体、バラスト間のケーブル
  • バラスト各種（AC,DC）
    ARRI X-Series
    HMI灯体の安定器
  • φ17mmオスダボ（交換用）
    ARRI X-Series
    メス受けスタンド用灯体ダボ
  • セイフティーケーブル
    ARRI X-Series
    灯体、バーンドア落下防止ワイヤー
  • 軽量ローボーイコンボスタンド
    ARRI X-Series
    灯体用スタンド
  • 軽量コンボスタンド
    ARRI X-Series
    灯体用スタンド
  • キャスターセット
    ARRI X-Series
    スタンド用キャスター

  • アリ X40/25（2.5/4KW兼用）

    バーンドア
    ARRI X-Series
    光をコントロールする開閉羽
  • 7ｍ・10ｍ・15m延長ケーブル
    ARRI X-Series
    灯体、バラスト間のケーブル
  • バラスト各種（AC,DC）
    ARRI X-Series
    HMI灯体の安定器
  • φ25mmオスダボ（交換用）
    ARRI X-Series
    メス受けスタンド用灯体ダボ
  • セイフティーケーブル
    ARRI X-Series
    灯体、バーンドア落下防止ワイヤー
  • ローボーイコンボスタンド
    ARRI X-Series
    灯体用スタンド
  • コンボスタンド
    ARRI X-Series
    灯体用スタンド
  • キャスターセット
    ARRI X-Series
    スタンド用キャスター

  • アリ X60（6KW）

    バーンドア
    ARRI X-Series
    光をコントロールする開閉羽
  • 7ｍ・15m延長ケーブル
    ARRI X-Series
    灯体、バラスト間のケーブル
  • バラスト各種（AC,DC）
    ARRI X-Series
    HMI灯体の安定器
  • φ25mmオスダボ（交換用）
    ARRI X-Series
    メス受けスタンド用灯体ダボ
  • セイフティーケーブル
    ARRI X-Series
    灯体、バーンドア落下防止ワイヤー
  • コンボスタンド
    ARRI X-Series
    灯体用スタンド
  • キャスターセット
    ARRI X-Series
    スタンド用キャスター
  • ワインドアップスタンド
    ARRI X-Series
    灯体用スタンド
  •
