ブリッジプレート・スライドベース・サポートロッド

ブリッジプレート

ブリッジプレートはカメラの下部に装着してスライドベースの上を滑らせることで前後バランスをすばやく調整したり、ロッドを伸ばしてレンズやマットボックス、フォローフォーカスを支える役割のアクセサリーです。BP-8は日本で最もよく利用されています。BP-12はアレクサと一部カメラリグ用です。いずれもφ19mmのサポートロッドを保持することができます。

K2.0031436　ブリッジプレート BP-8

φ19mmサポートロッド対応のブリッジプレートです。ARRIの各種カメラサポートシステムに対応します。スライドベース、ロッドは別売ですので最適なものを追加してください。

K2.72004.0　ブリッジプレート BP-12

φ19mmサポートロッド対応のブリッジプレートです。ARRIアレクサカメラとARRIの一部のカメラリグに適合します。スライドベース、ロッドは別売ですので最適なものを追加してください。

K2.66260.0　ブリッジプレートスレッド BPS-2

サポートロッド保持機構を搭載していないブリッジプレートです。ロッドは不要ですがスライドベースの上で前後バランスを調整したい場合に便利なアクセサリーです。ネジ位置と寸法はBP-8と同じですがより薄く軽量で安価です。

スライドベース（ボトムダブテールプレート）

スライドベースはブリッジプレートを滑らせるレールのついたプレートです。大ネジと小ネジが一定間隔で開いており、裏側に雲台のカメラプレートを装着します。”スライドベース”は日本の通称であり、海外では”ボトムダブテールプレート”と呼ばれます。300mmが標準長とされ、大きなレンズを使用する時にはより長いものを、スタビライザーなどで使用する場合はより短いものを選択するのが一般的です。

K2.0015896　ボトムダブテールプレート 300mm

標準長300mmのスライドベースです。各種カメラに標準的な大きさの単焦点レンズ、ZEISS Compact Zoom CZ.2や、angénieux Type EZシリーズなどの小型ズームレンズを装着する場合に使用されます。

K2.0020427　ボトムダブテールプレート 150mm

短い150mmのスライドベースです。主にスタビライザーにカメラを搭載したときの前後バランスを微調整に使用します。

K2.0015950　ボトムダブテールプレート 450mm

セミロング長450mmのスライドベースです。各種カメラにARRI Alura 45-250mmや、angénieux Optimo Style 25-250mmなどの中型ズームレンズを装着する場合などに使用します。

K2.0015952　ボトムダブテールプレート 600mm

ロング長600mmのスライドベースです。比較的軽量なカメラにangénieux Optimo 12x などの重量が10kgを超える大型ズームレンズを使用する場合に使用します。

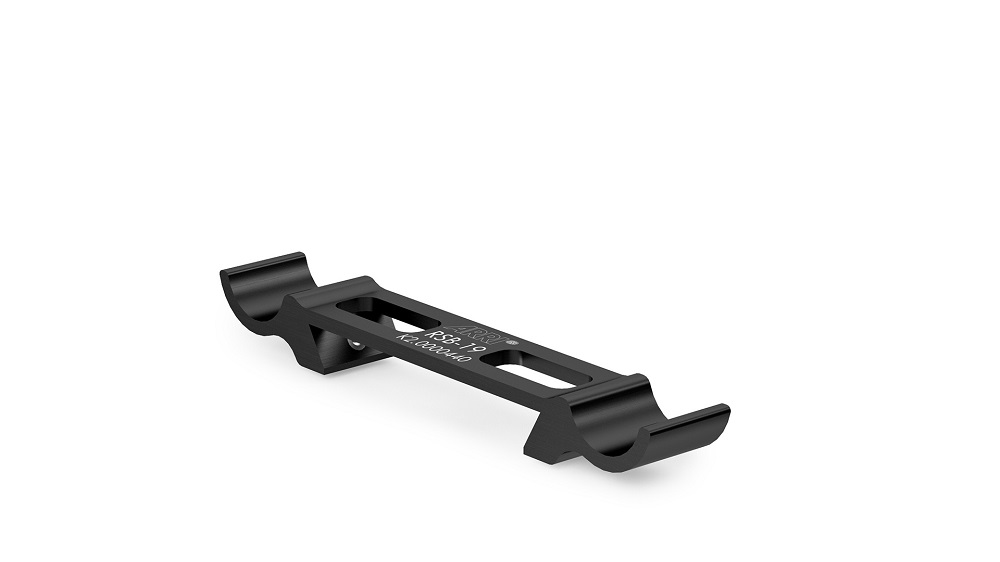

K2.0000440　ロッドサポートブラケット RSB-19

ロングスライドベースとロングロッドを使用して重量のあるレンズを支えると、レンズの重みでロッドがたわみ、スライドベースとロッドの平行性が失われて前後スライド動作がしづらくなります。RSB-19をスライドベースとロッドの間に挟み込むことで、スムーズな動作を維持しやすくなります。φ19mmロッド専用です。

サポートロッド

サポートロッドはマットボックスやフォローフォーカスなどのアクセサリーや、レンズサポートを介してレンズを支える役割を担います。直径19mmと15mmのタイプがあり、日本では19mmは主にブリッジプレートで使用し、15mmは各種カメラリグに装着されたロッドブラケットで保持して使用します。レンズの長さやアクセサリーの装着位置などにあわせて選択して使用ください。

φ19mmサポートロッド

直径19mmのサポートロッドです。主にブリッジプレートで保持して使用します。ブリッジプレートはロッドの余り部分を後ろ側に逃がすことができるタイプが多いため、単焦点から中型ズームレンズまで使用できる440mmが最も汎用性の高い長さとされています。90mmと150mm以外のロッドは2本ペアでの販売です。

型番	製品名	仕様
K2.0016088	φ19mmサポートロッド 90mm（ペア）	最も短いロッドです
K2.0014960	φ19mmサポートロッド 90mm（シングル）	片側のみレンズモーターを装着する場合などに使用
K2.0016090	φ19mmサポートロッド 150mm（ペア）	標準長より短いロッド
K2.0014961	φ19mmサポートロッド 150mm（シングル）	片側のみレンズモーターを装着する場合などに使用
K2.66270.0	φ19mmサポートロッド 240mm（ペア）	主に単焦点レンズ装着時に軽量化を図りたい場合に使用
K2.66269.0	φ19mmサポートロッド 340mm（ペア）	主に単焦点レンズや小型ズームレンズ装着時に使用

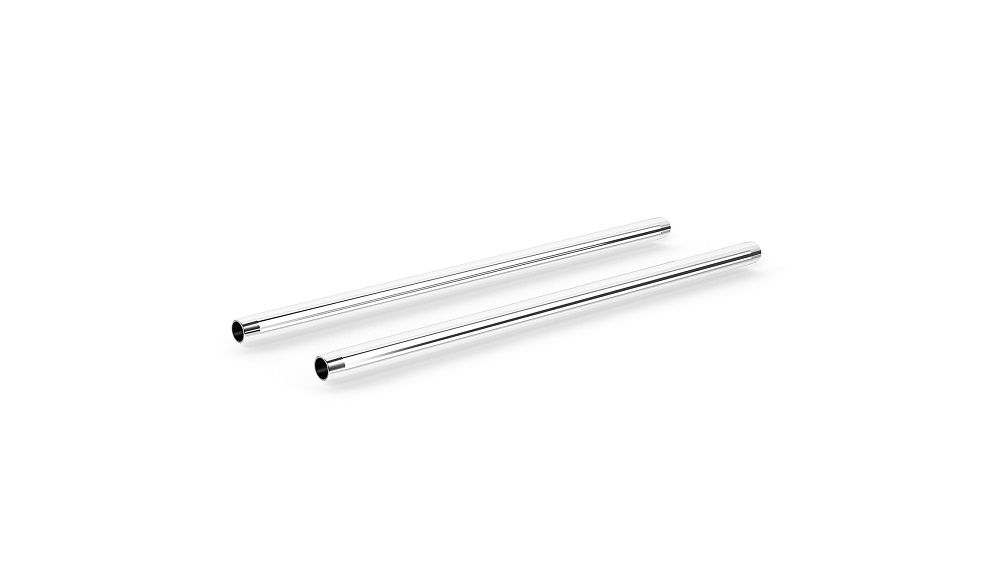

K2.0001022	φ19mmサポートロッド 440mm（ペア）	単焦点から中型ズームレンズまで使用できる汎用性の高い長さ
K2.72028.0	φ19mmサポートロッド 540mm（ペア）	大型ズームレンズ用
NAK-730-01	ナック製 φ19mmサポートロッド 600mm（ペア）	Optimo 12xなど一部の大型レンズ用
NAK-730-02	ナック製 φ19mmサポートロッド 650mm（ペア）	Optimo 12xなどに大型マットボックスを装着する際に最適

φ15mmサポートロッド

直径15mmのサポートロッドです。15mmは主に各種カメラリグに装着されたロッドブラケットで保持して使用します。カメラリグにもよりますが、ロッドを貫通することができない仕様のものが多く、余った部分を後ろ側に逃がすことができない場合があります。ロッドブラケットの位置からレンズ先端までの距離に適した長さのロッドを選ぶことが大切です。

型番	製品名	仕様
K2.66254.0	φ15mmサポートロッド 140mm（ペア）	単焦点レンズにレンズモーターのみ装着する場合などに使用
K2.66253.0	φ15mmサポートロッド 240mm（ペア）	単焦点や小型ズームレンズ装着時などに最適

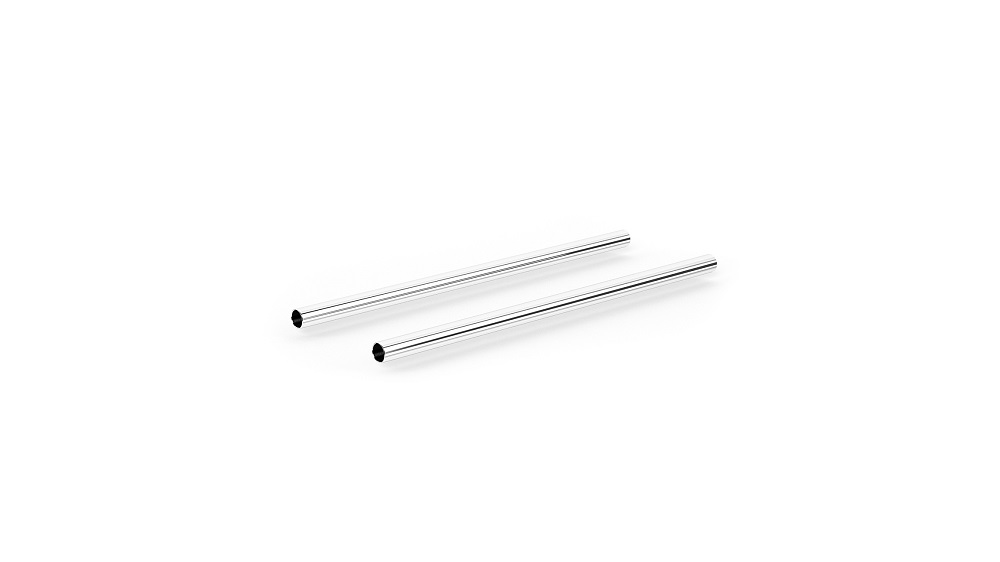

K2.66252.0	φ15mmサポートロッド 340mm（ペア）	中型ズームレンズ装着時などに使用
K2.0001031	φ15mmサポートロッド 440mm（ペア）	ロッドを後方に貫通できるリグを使用している場合に汎用性を発揮
K2.72029.0	φ15mmサポートロッド 540mm（ペア）	ロッドを後方に貫通できるリグを使用している場合に汎用性を発揮
