光伝送システム

LSシリーズ: PROTECH製光アダプターは、各種4KカメラやHDカメラの入出力信号を光伝送するための光コンバージョンシステムです。対応する入出力信号は12Gまたは3G-SDI/HD-SDI信号、カメラリモート信号、インカム、タイムコード、ゲンロック信号です。それらの信号を光変換し長距離伝送することが可能です。LSシリーズは4K/HD対応の業界標準モデルです。

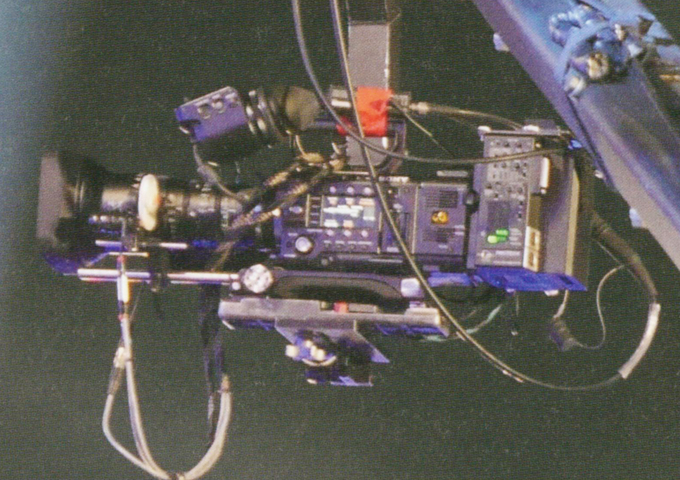

4Kカメラに対応

ARRI、ソニー、キヤノン、パナソニック、池上通信機、RED、BlackmagicDesignなど国内外の多くのカメラに対応しています。

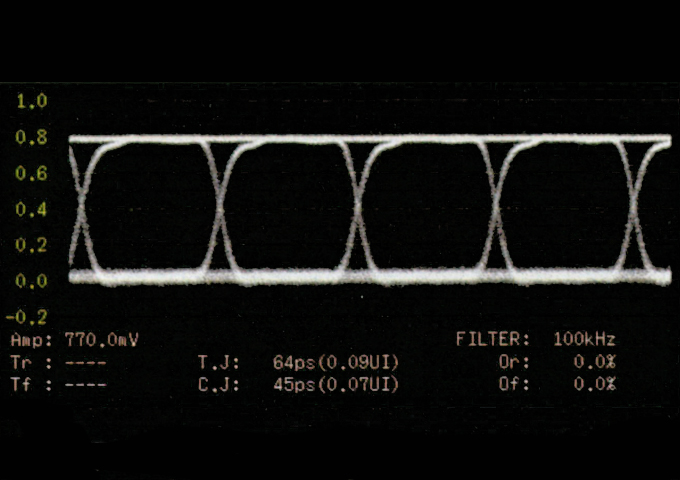

映像信号を忠実に伝送

デジタル映像信号をデータの過不足なく忠実に全て伝送します。
1080/59.94i、50i、1080/29.97p、1080/23.98p、1080/25pなど、4KからSDや3D映像までカメラから出力されるあらゆる信号フォーマットを伝送可能です。

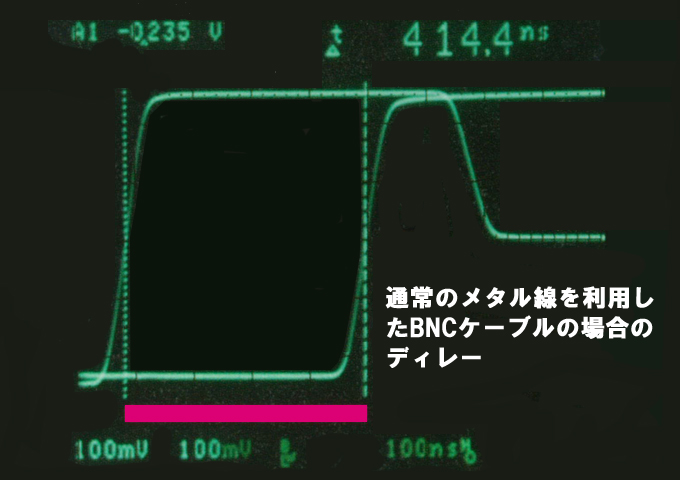

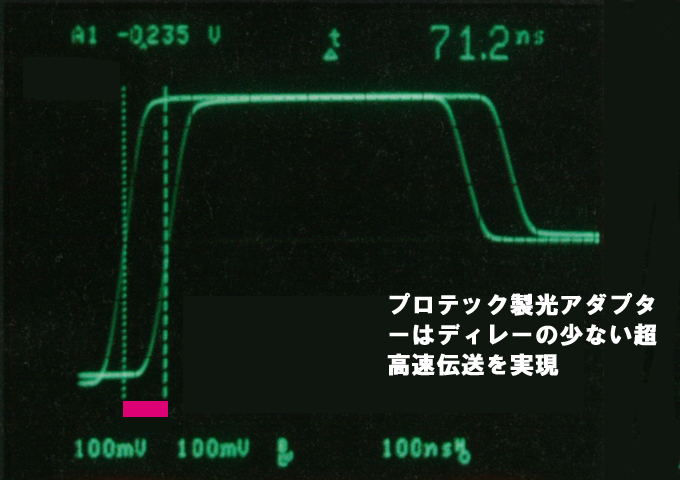

ディレイのない安定した伝送

光伝送方式によりディレイのない安定した信号の伝送を実現しています。

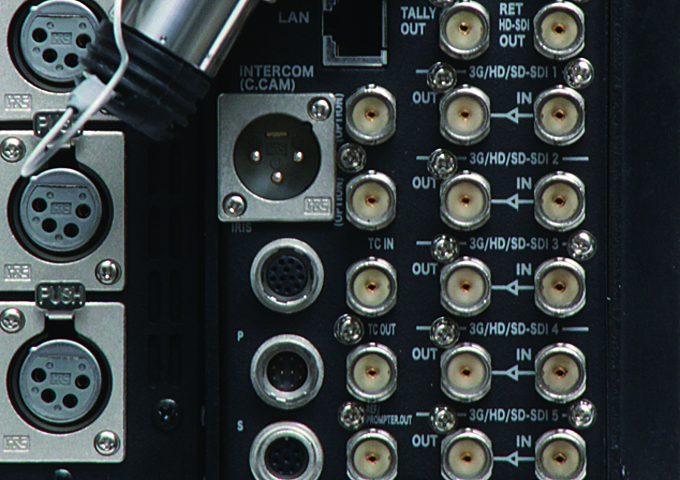

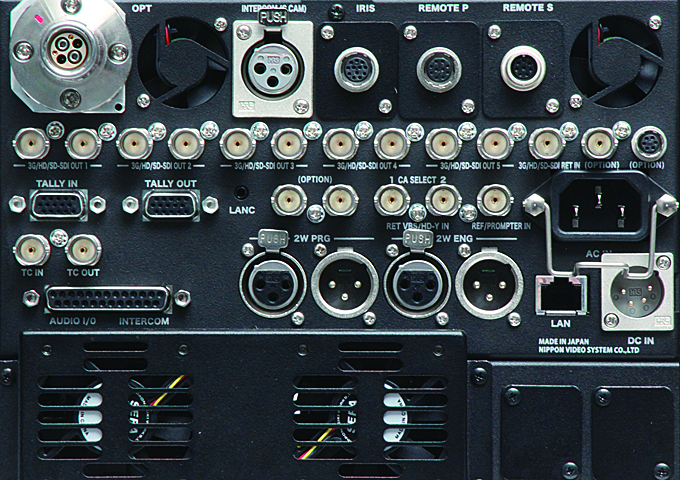

豊富な入出力チャンネル

3G-SDI入力5ch、3G-SDIスルー出力5chなど豊富な入出力機能を標準搭載しています。

LS-770GTS / LS-870GTS

LSシリーズの最上位モデルで従来機種の性能はそのままに12G伝送にも対応
・映像信号・・・4K/HD対応
・映像回線・・・3G-SDI × 5 回線往復＋ 12G-SDI × 1回線を同時伝送
・電源容量・・・200W
・対応電源・・・ベースステーションはACまたはDCでの駆動が可能

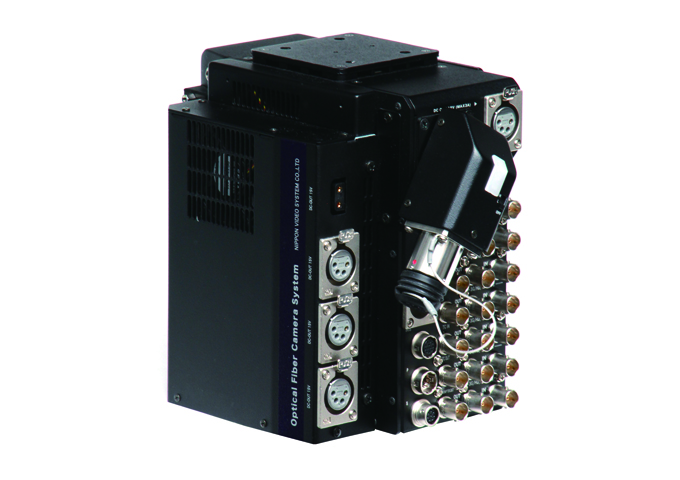

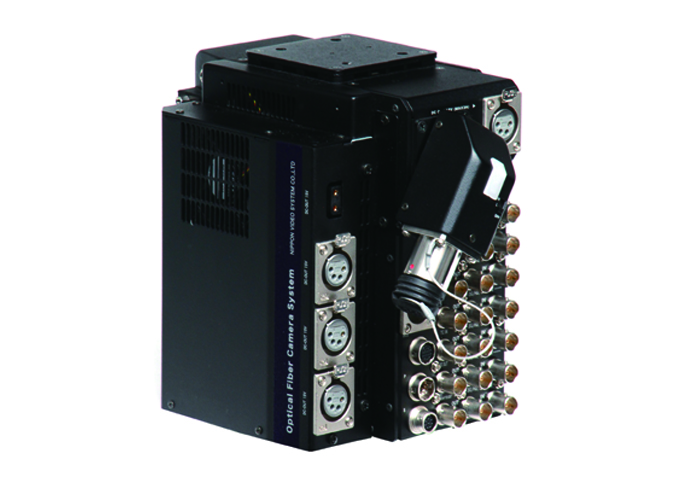

カメラ側光アダプター　LS-770GTS（200W給電）

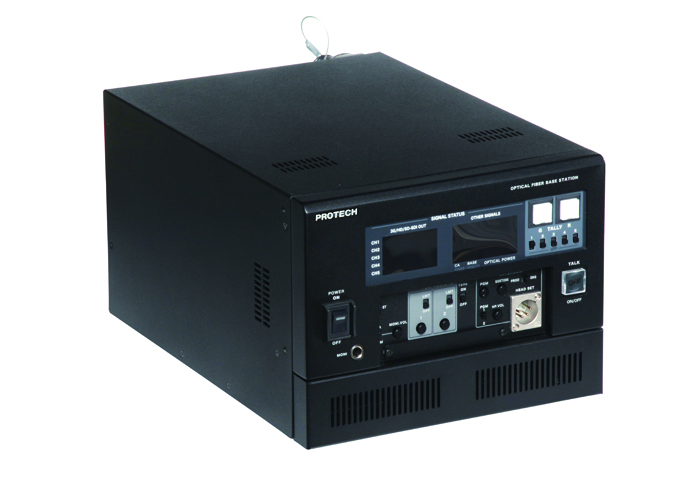

ベース側光アダプター　LS-870GTS（300W給電）
LS-750 / LS-850

LSシリーズの最普及モデル
・映像信号・・・4K/HD対応
・映像回線・・・3G-SDI × 5回線往復
・電源容量・・・60W
・対応電源・・・ベースステーションはACまたはDCでの駆動が可能

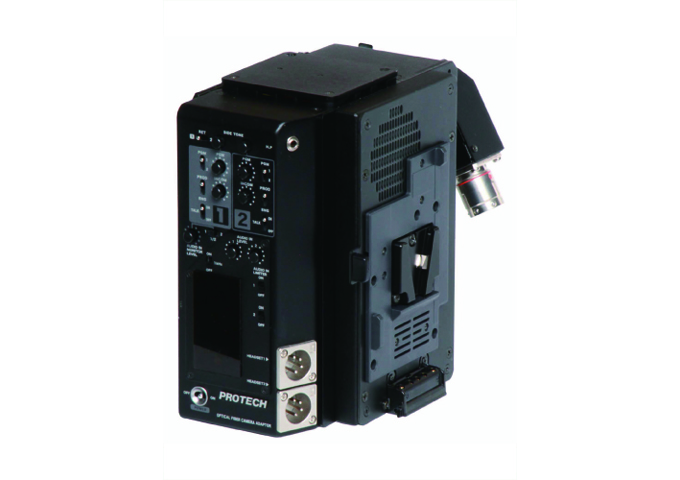

カメラ側光アダプター　LS-750（60W給電）

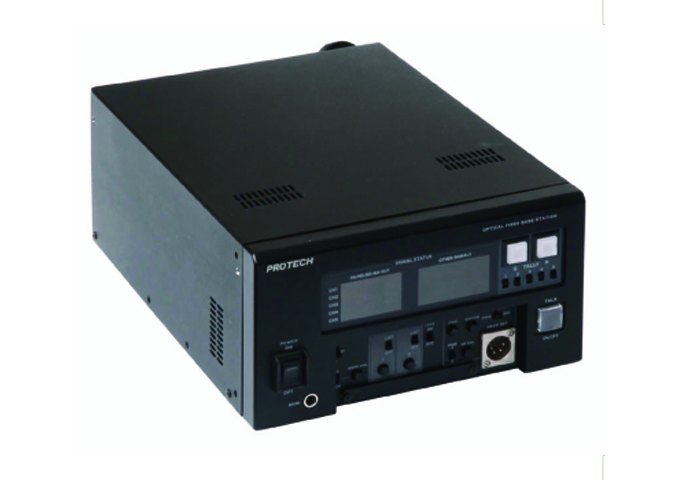

ベース側光アダプター　LS-850（130W給電）
LS-750GTS / LS-850GTS

LSシリーズのハイパワーモデル
・映像信号・・・4K/HD対応
・映像回線・・・3G-SDI × 5回線往復
・電源容量・・・200W
・対応電源・・・ベースステーションはACまたはDCでの駆動が可能

カメラ側光アダプター　LS-750GTS（200W給電）

ベース側光アダプター　LS=850GTS（300W給電）
LS-750GT / LS-850GT

LS-750/850シリーズのハイパワーモデル
・映像信号・・・4K/HD対応
・映像回線・・・3G-SDI × 5回線往復
・電源容量・・・300W
・対応電源・・・ベースステーションはACまたはDCでの駆動が可能

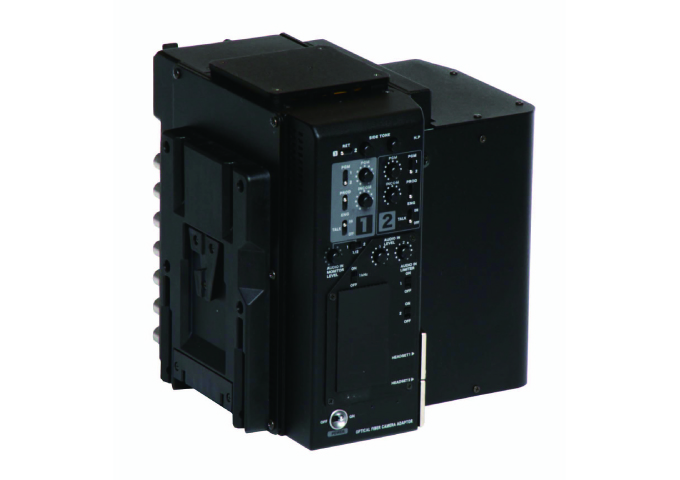

カメラ側光アダプター　LS-750GT（300W）

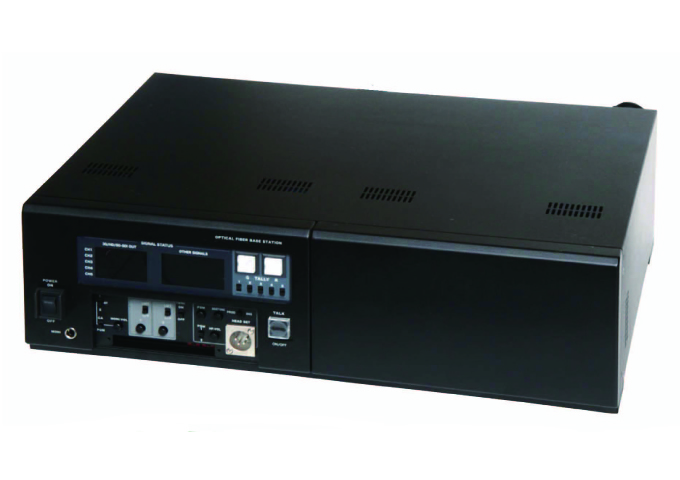

ベース側光アダプター　LS-850GT（450W）
LS-700 / LS-800

LSシリーズのエントリーモデル
・映像信号・・・HD対応
・映像回線・・・3G-SDI × 2回線往復
・電源容量・・・75W
・対応電源・・・ベースステーションはACまたはDCでの駆動が可能

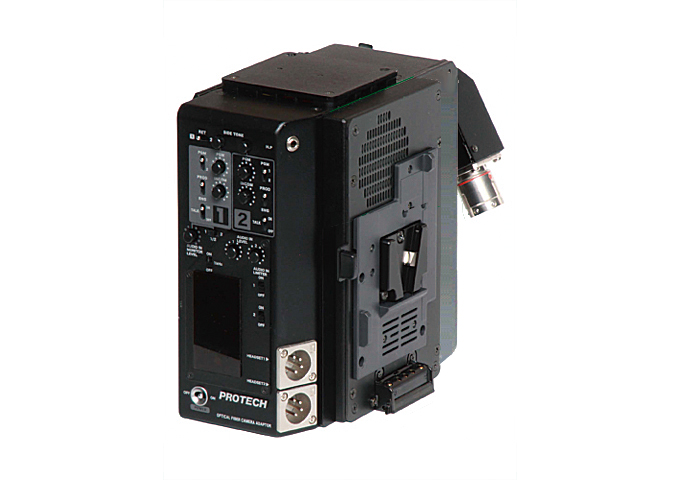

カメラ側光アダプター　LS-700（75W給電）

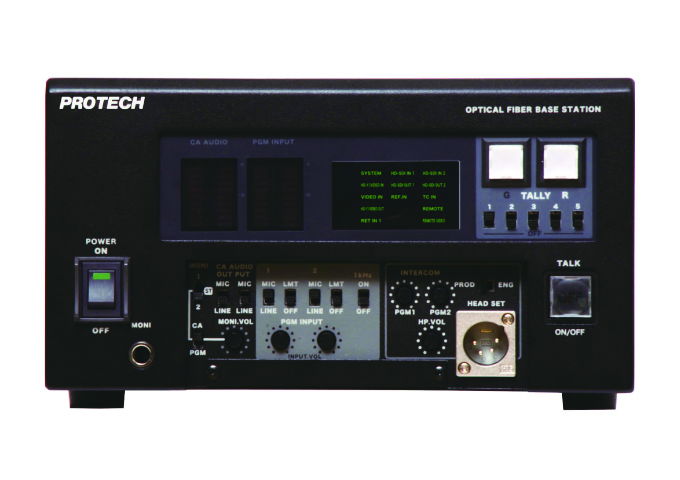

カメラ側光アダプター　LS-800（150W給電）

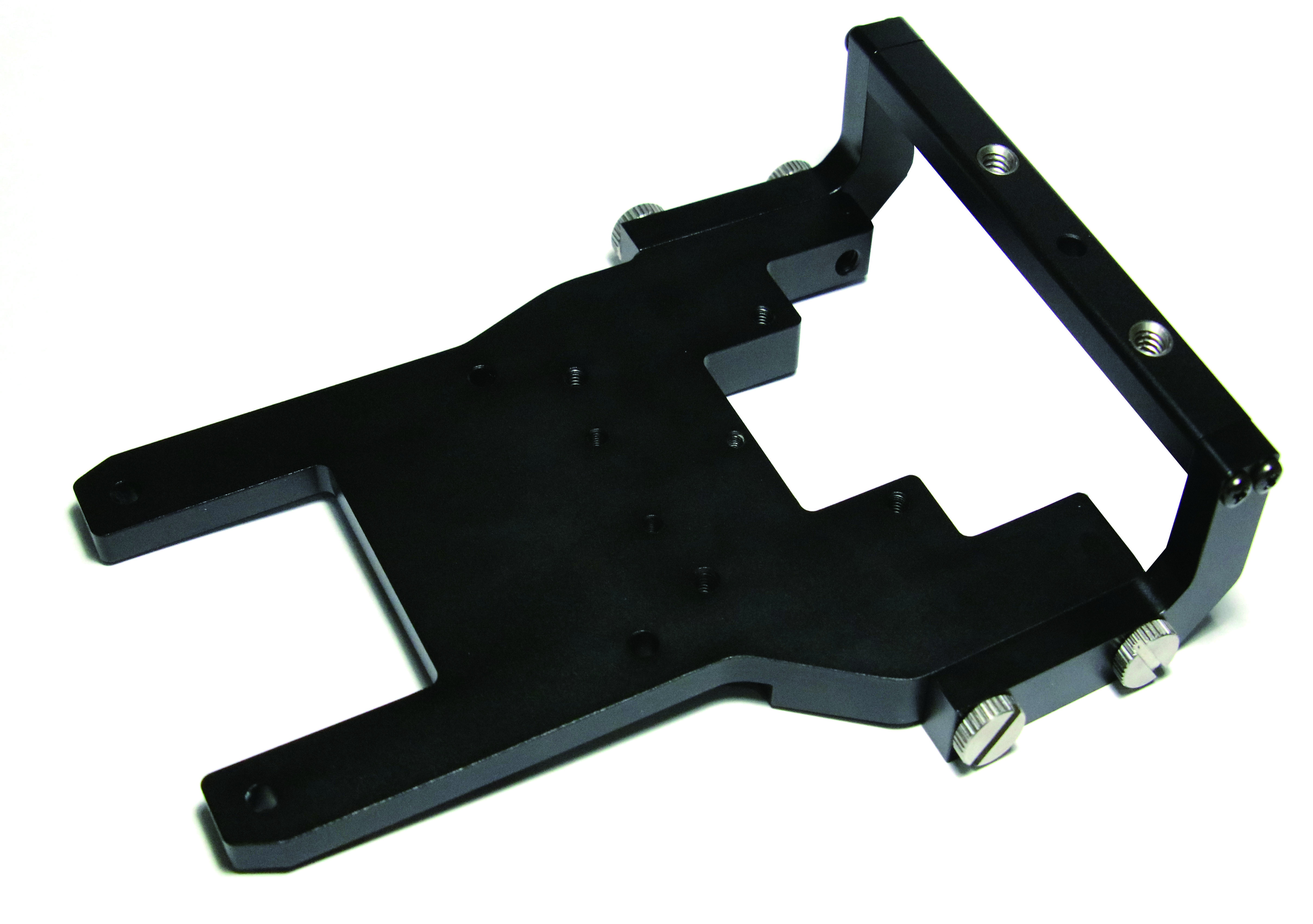

光カメラアダプター固定金具 HDS-AM1　￥88,000（税抜）

ARRI AMIRAのシステムハンドルと光カメラアダプターを固定する金具です。光カメラアダプターとカメラボディーをしっかり固定することで、光カメラアダプターの取り付けマウント部などを故障や破損から守ることが可能です。

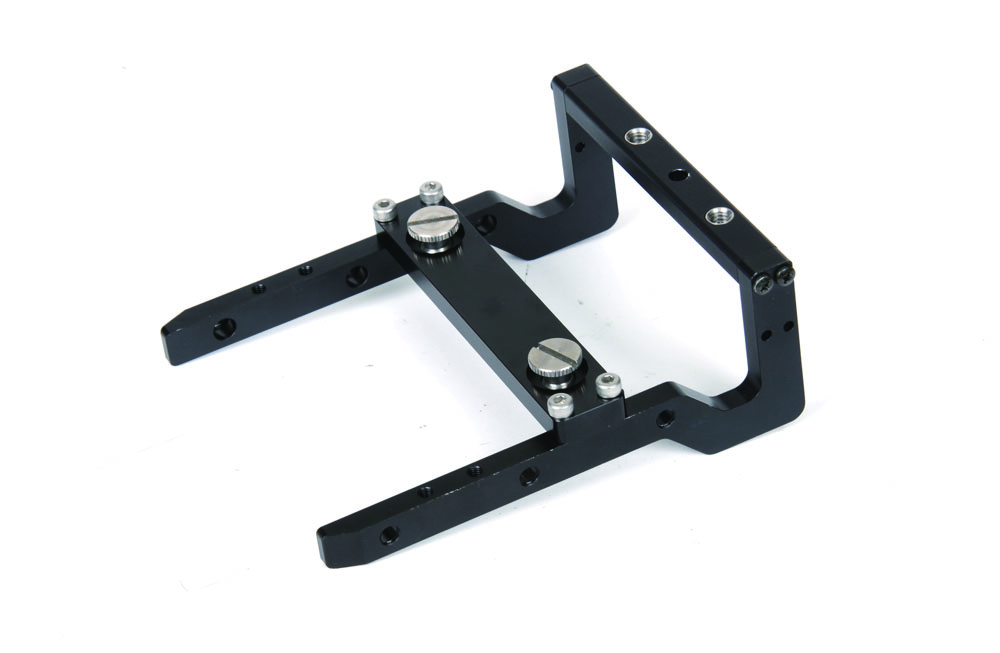

光カメラアダプター固定金具 HDS-AR55　￥48,000（税抜）

ARRI製のソニーF55カメラ用システムハンドルと光カメラアダプターを固定する金具です。光カメラアダプターとカメラボディーをしっかり固定することで、光カメラアダプターの取り付けマウント部などを故障や破損から守ることが可能です。

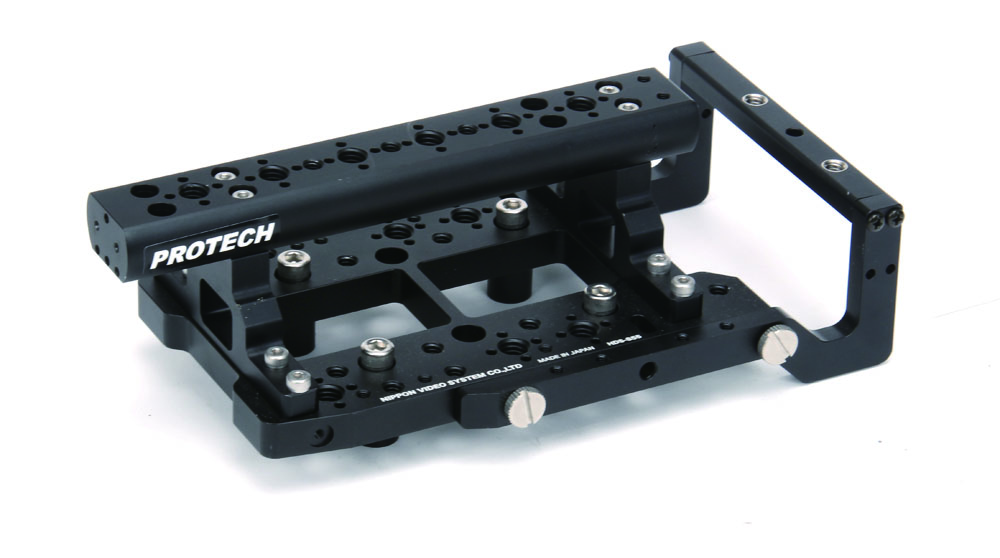

光カメラアダプター固定金具 HDS-S55　￥198,000（税抜）

ソニー製F55カメラのシステムハンドルと光カメラアダプターを固定する金具です。光カメラアダプターとカメラボディーをしっかり固定することで、光カメラアダプターの取り付けマウント部などを故障や破損から守ることが可能です。

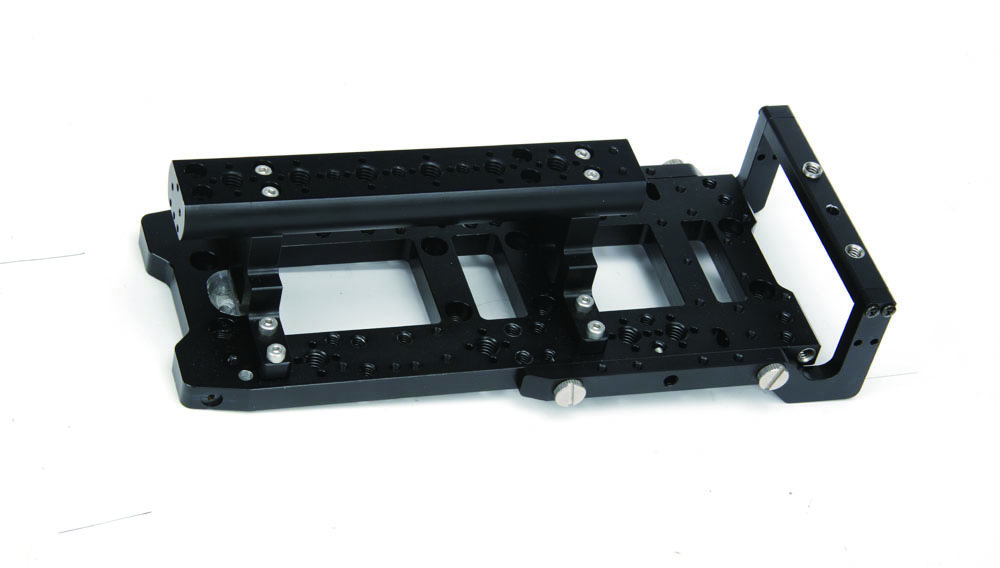

光カメラアダプター固定金具 HDS-DR1　￥198,000（税抜）

RED製DRAGONカメラのシステムハンドルと光カメラアダプターを固定する金具です。光カメラアダプターとカメラボディーをしっかり固定することで、光カメラアダプターの取り付けマウント部などを故障や破損から守ることが可能です。

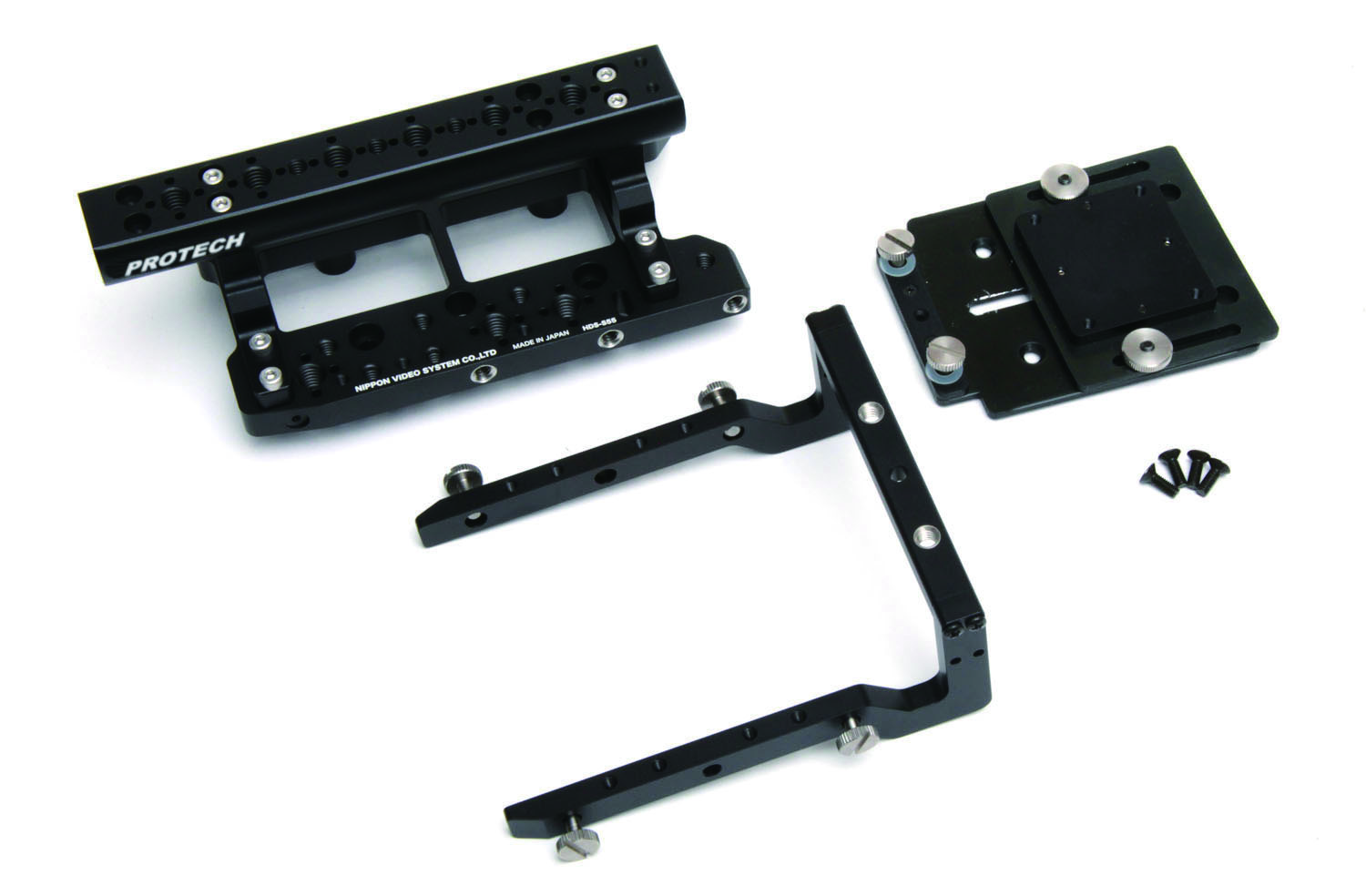

光カメラアダプター固定金具 HDS-P35　￥198,000（税抜）

パナソニック製VARICAM35/VARICAM HSのシステムハンドルと光カメラアダプターを固定する金具です。光カメラアダプターとカメラボディーをしっかり固定することで、光カメラアダプターの取り付けマウント部などを故障や破損から守ることが可能です。

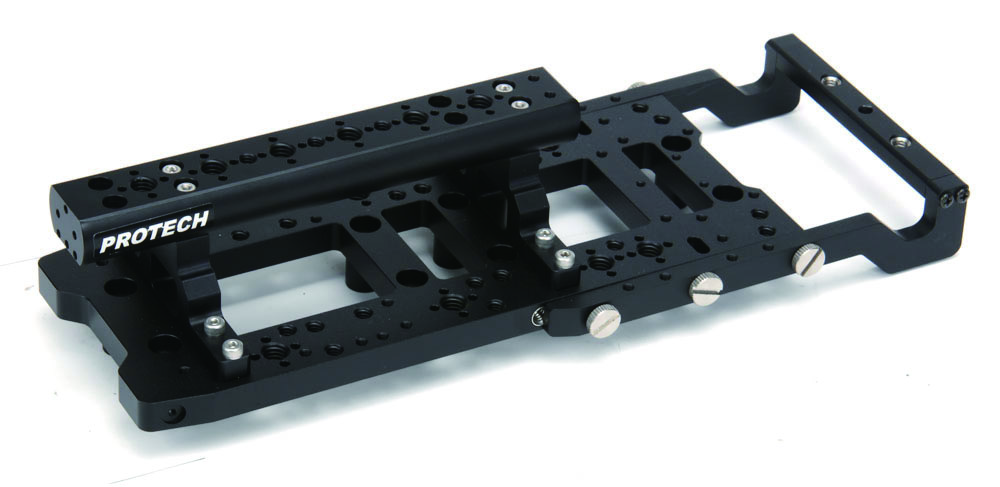

光カメラアダプター固定金具 HDS-CI1　￥198,000（税抜）

AJA製CIONのシステムハンドルと光カメラアダプターを固定する金具です。光カメラアダプターとカメラボディーをしっかり固定することで、光カメラアダプターの取り付けマウント部などを故障や破損から守ることが可能です。

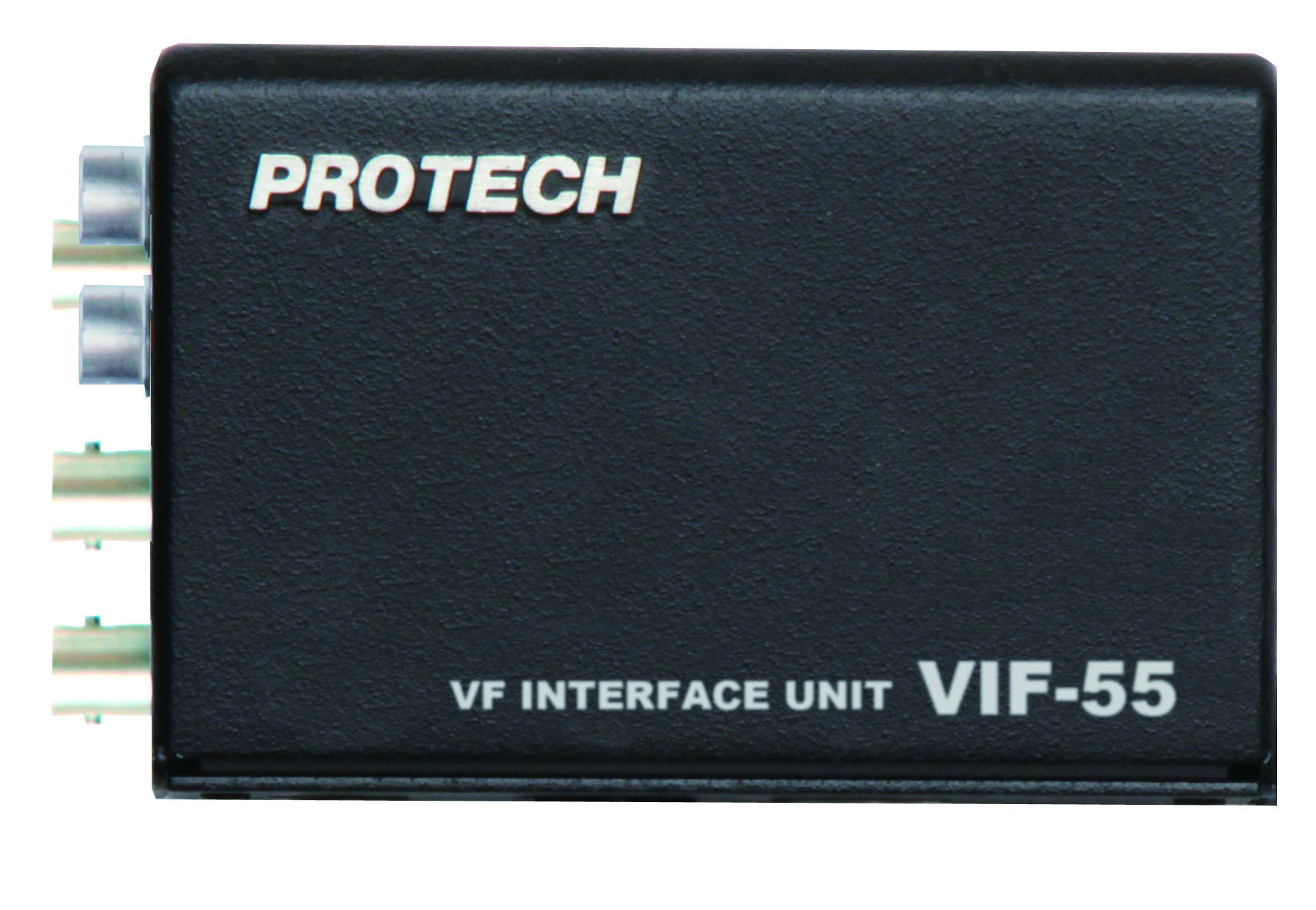

リターン入力アダプター VIF-55FS　￥298,000（税抜）

HDMI/SDIクロスコンバート可能なリターンアダプターです。フレームシンクロナイザー搭載のため本線に使用できます。放送用ズームデマンドがダイレクトに接続可能です。
リターン入力アダプター VIF-F55　￥198,000（税抜）

ソニー製放送用ビューファインダー（HDVF-20などの丸型コネクター）専用のリターンアダプターです。放送用ズームデマンドを接続しリターン映像を即座に表示できます。
リターン入力アダプター VIF-HD200　￥198,000（税抜）

パナソニック製ビューファインダーに対応したリターンアダプターです。放送用ズームデマンドを接続しリターン映像を即座に表示できます。
リモートケーブル　￥12,000（税抜）

光アダプター経由でカメラコントロールパネル（OCP）からリモート制御を行う際、光アダプターとカメラのリモートコネクターを接続するケーブルです。
・RCC-450S ソニー用（8pin）
・RCC-450P　パナソニック用
・RCC-450I　池上通信機用
