テーマで選ぶCategory & Theme
溶接
溶接可視化
ロボット溶接、ガルバノスキャナ、定点観測などさまざまな溶接環境に合わせ、高精細カメラ、超高感度カメラ、超小型カメラといった多様なカメラをラインナップしています。アーク挙動、溶融プール、スパッタ飛散、スラグ生成、凝固挙動などの観察ができるほか、電圧/電流などの波形データを同期収集・表示します。波形の動きに対して、その瞬間に何が行ったのかを視覚的に確認することができます。
-
More Info -
溶接可視化システム

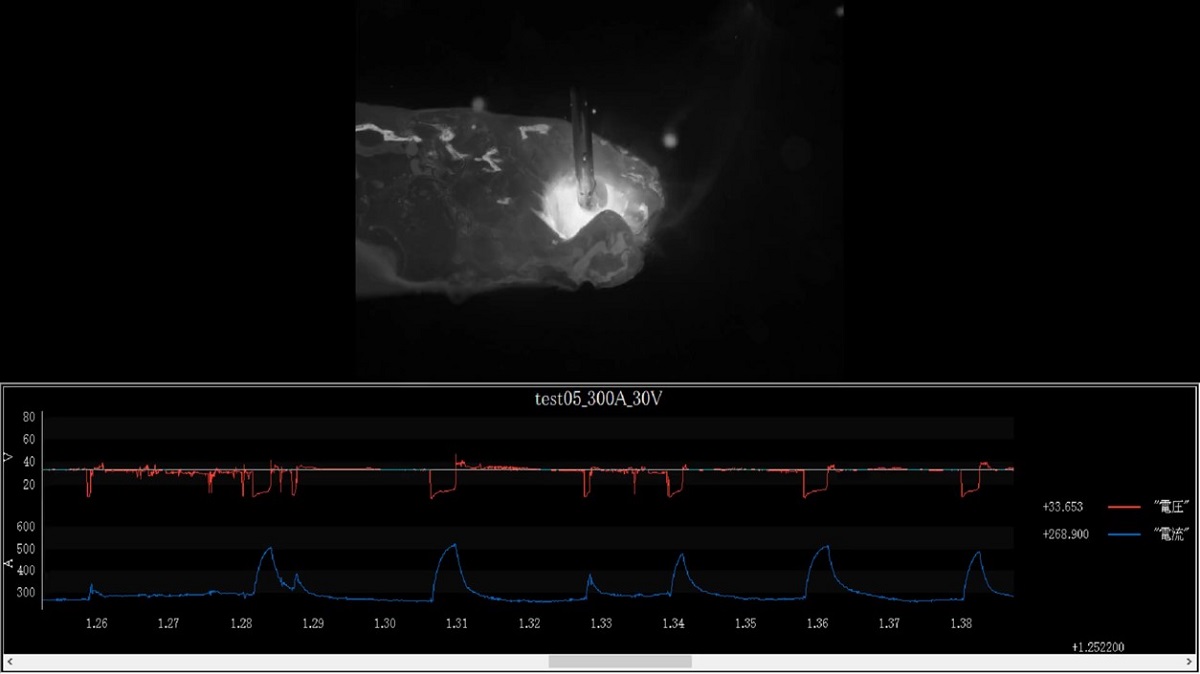

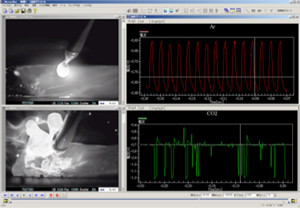

ハイスピードカメラMEMRECAM（メモリカム）で撮影時にアナログ波形データ収集装置を用いて同時記録した溶接機の電圧・電流値の波形データと、ハイスピードカメラ映像をパソコン上で同期再生します。
スローモーション画像と波形を同期させた状態で観察すると共に定量解析も可能となります。波形データはテキスト出力し、エクセルへのインポートも可能です。また、撮影部となるハイスピードカメラは用途や現場の状況に合わせて選択できます。
More Info -
More Info -
グリーンレーザーのヘアピン溶接比較More Info
アーク溶接
レーザー溶接 -
撮影部
ハイスピードカメラ MEMRECAM ACS-1
ISO感度 カラー / モノクロ 5,000～40,000 / 25,000～200,000 解像度 1,280×896pixel 撮影速度 50～1,000,000fps 記録時間 通常モード 約2.8秒（60,000fps、256GB、12bit時）
More Info -
ハイスピードカメラ MEMRECAM ACS-3
ISO感度 カラー / モノクロ 5,000～40,000 / 25,000～200,000 解像度 1,280×896pixel 撮影速度 50～400,000fps 記録時間 通常モード 約4.0秒（14,000fps、64GB、8bit時）
More Info -
ハイスピードカメラ MEMRECAM Q2m
ISO感度 カラー / モノクロ 8,000 / 32,000 解像度 1,920×1,080pixel 撮影速度 50～100,000fps 記録時間 通常モード 約4秒以上（2,000fps、16GB、8bit時）
More Info -
解析部
アナログ波形データ収集装置

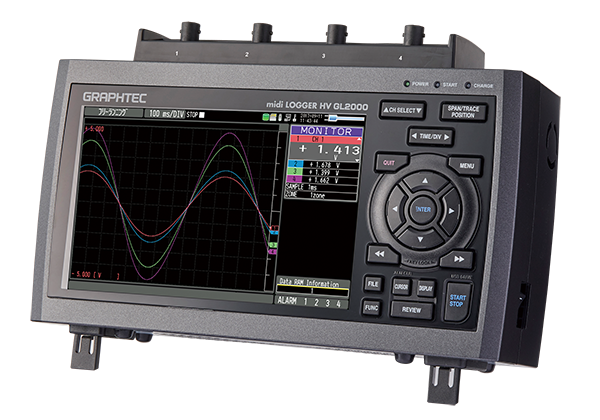

グラフテック製データロガー GL2000/980ハイスピードカメラMEMRECAMシリーズ専用ソフトウェアMLinkでカメラの制御、外部アナログ波形データの設定・取込・保存が容易に行える装置です。
Midi LOGGER
GL-2000Midi LOGGER
GL-980チャンネル数 4ch 8ch 対応電圧 20mV～600V
※測定可能電圧 最大±600V
レンジは1000Vまで20mV～600V サンプリング間隔 1μs～1min 入力チャンネルコネクター 絶縁BNC/M3.5ネジ式
※各chごとにいずれか外形寸法 約（W）250×（H）161×（D）80 mm 重さ 約1.4kg インターフェース イーサネット / USB2.0 More Info -
More Info -

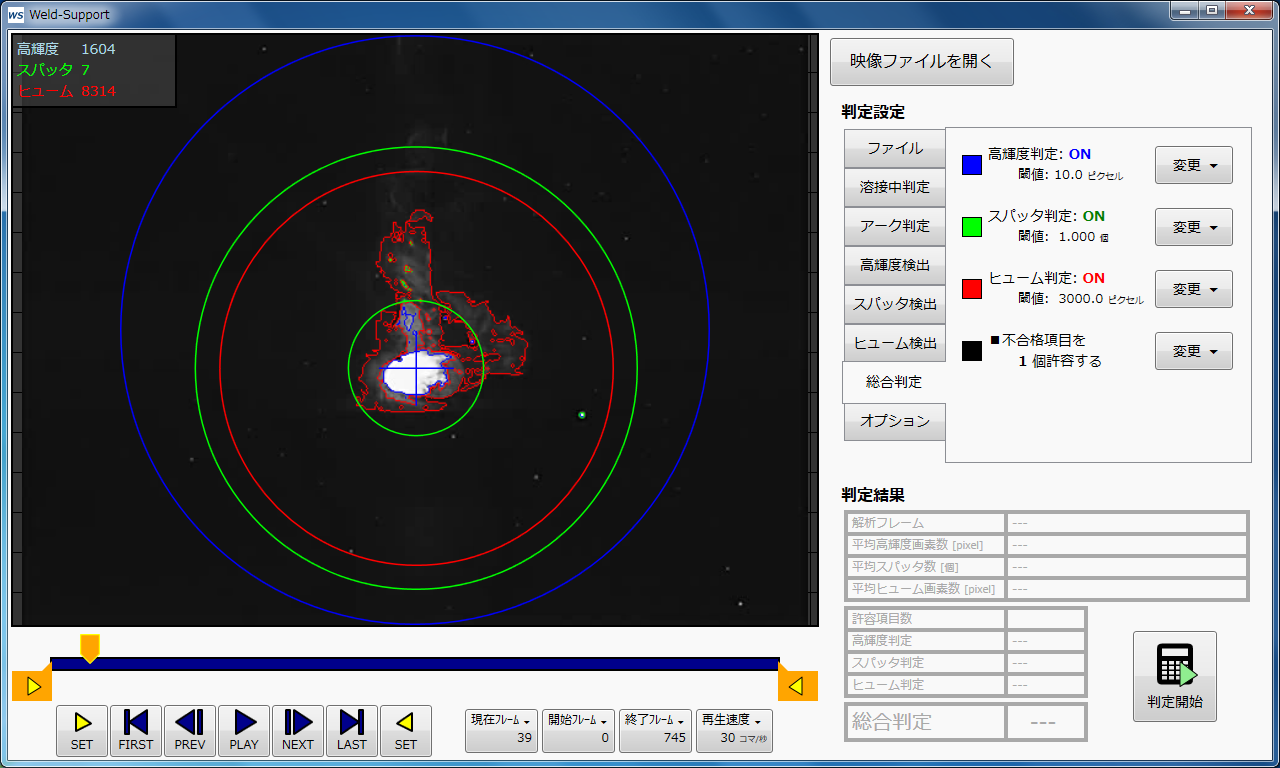

Weld-Supportソフトウェア（オフライン良否解析）

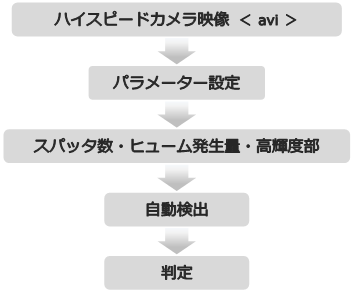

ナックハイスピードカメラで撮影後、映像中のスパッタ数・ヒューム面積・高輝度面積を画像処理で自動検出し、溶接の良否がオフラインで判定できます。スパッタ数・ヒューム面積・高輝度面積の各閾値はユーザーが自由に設定できるので、現場の状況にあった最適な溶接手法が確立できます。
More Info -
More Info -

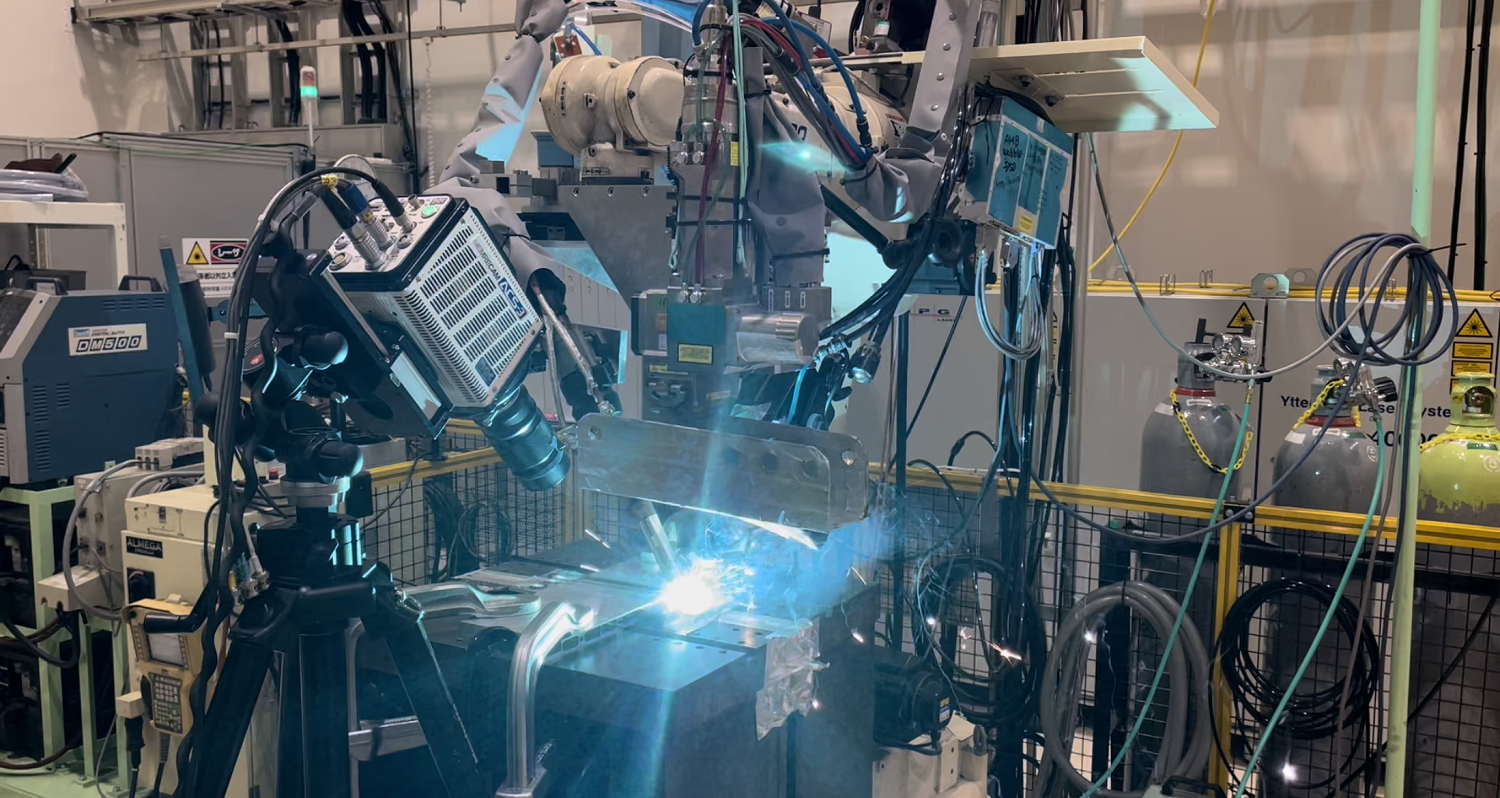

導入事例
業種 ： 自動車 / 鉄・非鉄金属 / 官公庁 / 大学
対象 ： アーク溶接 / レーザー溶接 / ハイブリッド溶接 / 溶断
More Info -
More Info
溶接現象解析システム
- この製品のカタログをご希望のかたは（カタログリスト追加）ボタンを
押してください。カタログダウンロードページでダウンロードできます。
- カタログリスト追加
