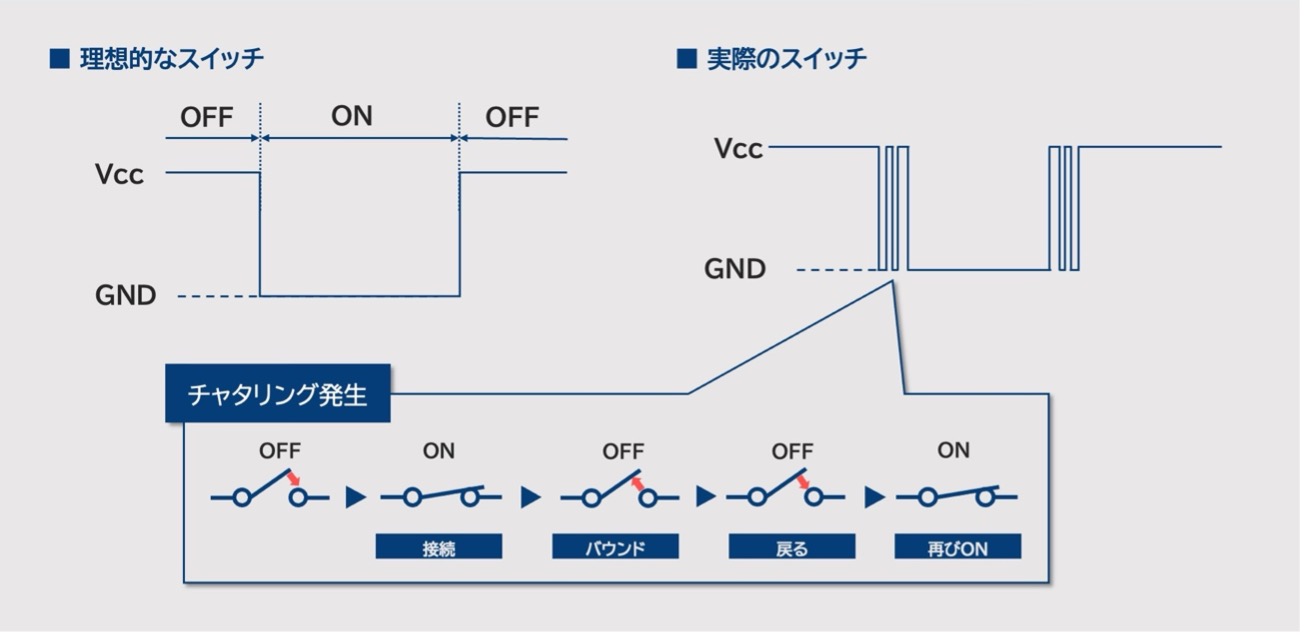

「チャタリング」とは、リレー接点などの機械式スイッチで発生する現象です。スイッチはONまたはOFFの状態になるとき、接点が1度で接続、もしくは1度で離れるのが理想的です。しかし、機械式スイッチは、接点で「バウンド」や「擦れ」のような微細な振動が発生し、ONとOFFを繰り返してしまうことがあります。その結果不安定な信号が発されてしまい、機器類に誤作動を引き起こす原因にもなります。

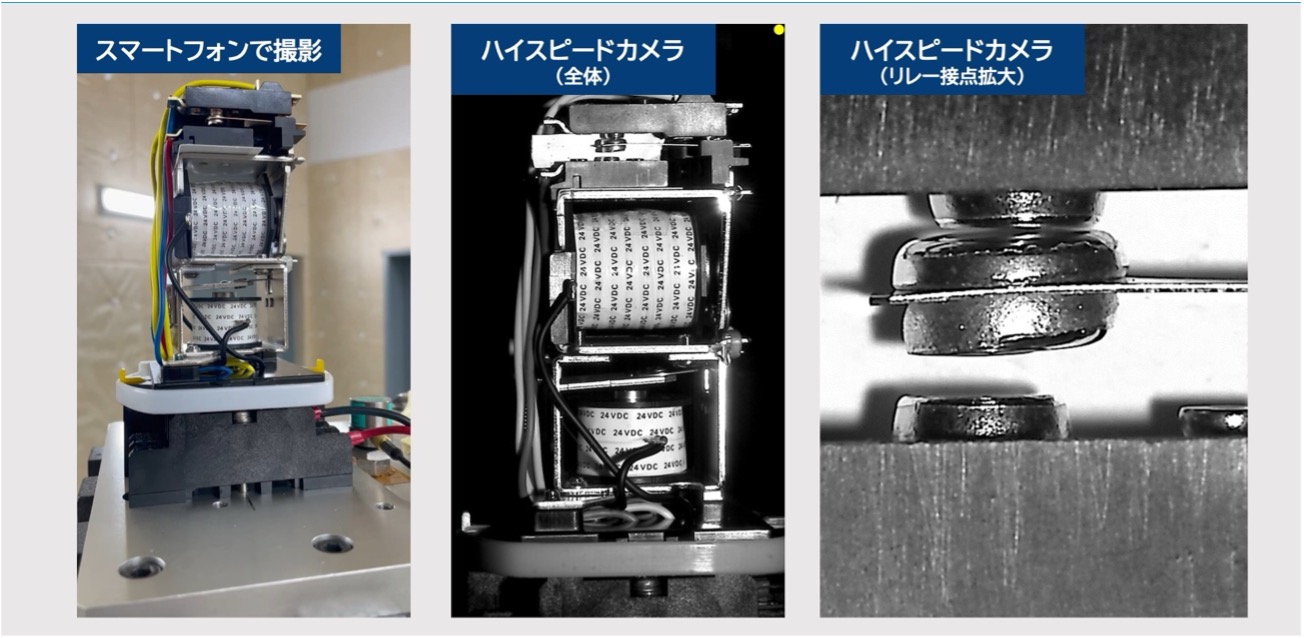

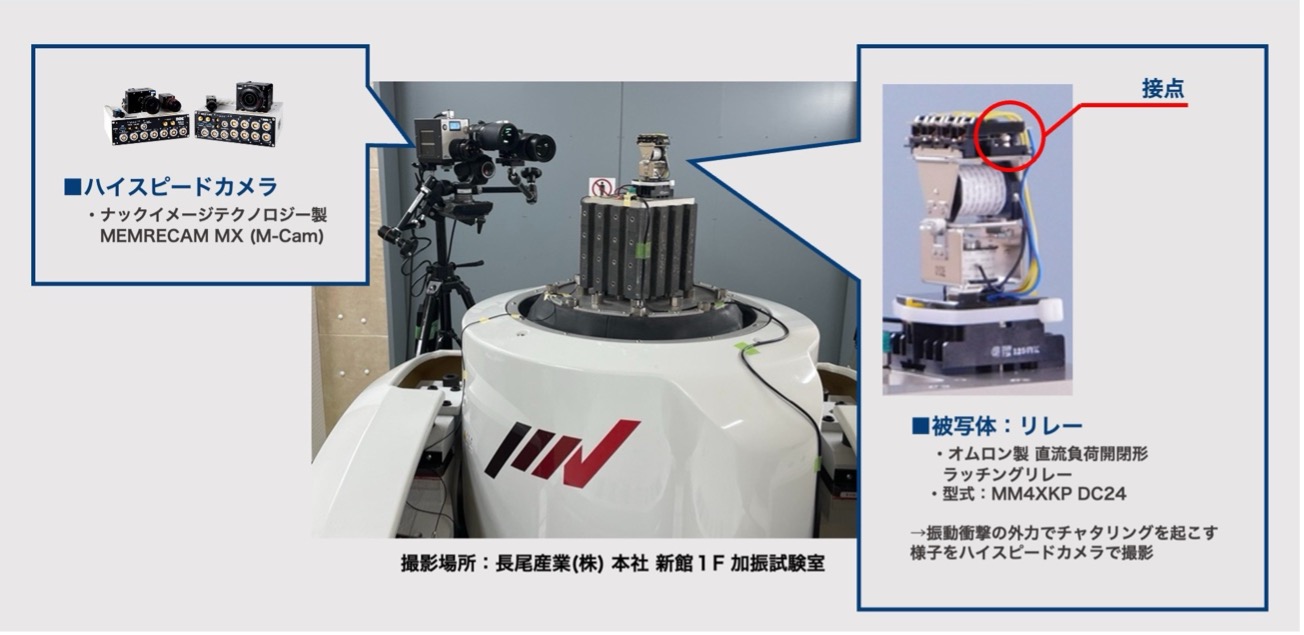

振動試験装置でラッチングリレーに振動衝撃を加え、チャタリング発生の様子をハイスピードカメラで撮影しました。また、データロガーを介して測定データを同時収録しました。

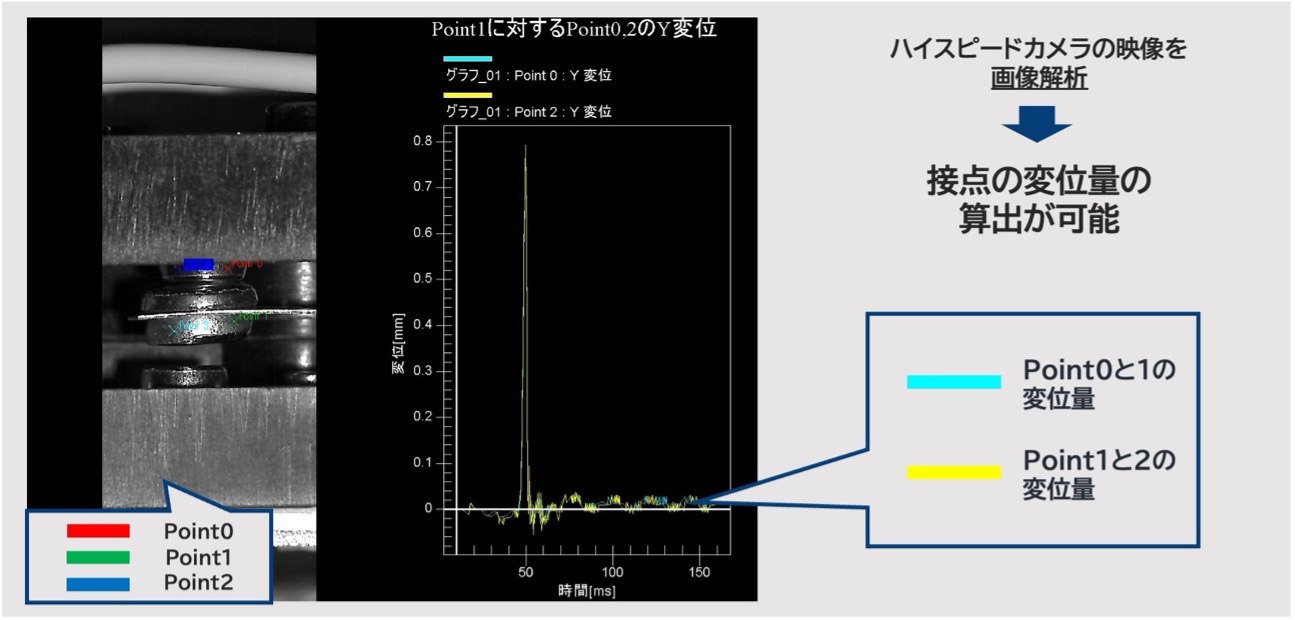

衝撃波形や接点信号といった電気的な測定データに加えて、ハイスピードカメラで実際に撮影した接点の動きの観察を行うことで、振動衝撃などの外力が加わった時に発生するチャタリング時の接点の動きや、機器全体の動きを把握することができ、チャタリング対策の検討がしやすくなります。また、ハイスピードカメラで撮影した映像から定量解析もできます。

撮影にご協力いただいた長尾産業株式会社は、茨城県日立市大みか町にある工業技術専門商社です。電子計測器、試験機等の販売に加え、振動試験を中心とした技術作業業務、現地プラントでの計測業務を扱っており、振動試験のスペシャリストが工業製品・部品等の信頼性向上、安全性や快適環境の確保、そして耐震性の確認などのための振動試験や計測を行っています。今回の機械式スイッチに振動衝撃を加えチャタリングを発生させるテストは、長尾産業本社の加振試験室にある振動試験装置で行いました。試験時にナック製ハイスピードカメラを使った可視化サービスも取り扱っています。振動衝撃試験をしたい、振動衝撃試験の挙動可視化をしたいなど、ご要望がございましたらお気軽にご相談ください。
