HIGH SPEED SHUTTER CAMERAハイスピードシャッターカメラ

pco.pixelfly usb

pco.pixelfly usb

一体型小型カラーモノクロ

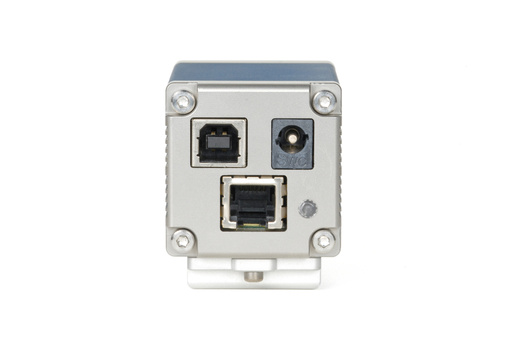

pco.pixelfly usbは、小型シャッターカメラです。コンパクトな筐体は、カメラ設置場所を選びません。顕微鏡や各種装置に取り付けることが大変容易です。カメラの制御は全てソフトウェアから行うことができます。

  • 小型ボディー設計、USB接続

    39×47×72mmのコンパクトな筐体です。USBインターフェースによりパソコンと接続し制御可能なため、設置環境を選ばず、非常に簡便にセッティング、運用が行えます。

  • 高速シャッター&ダブルシャッター機能

    最短1µsの高速電子シャッターで撮影可能であるとともに、インターバル1µsのダブルシャッター機能も備えているため、PIV計測にも利用可能です。

  • 高解像度&広ダイナミックレンジ

    非常に小型なカメラヘッドであるにも関わらず、145万画素(1,392×1,040pixel)の解像度かつ14bit(16,384諧調)のダイナミックレンジでの計測が可能です。

  • 技術PR

    pco社のシャッターカメラシリーズは、多様な映像計測用途に応じて、イメージインテンシファイア内蔵型高感度タイプ、高解像度タイプ、高速度撮影が可能なタイプ、小型コンパクトカメラヘッドタイプなど、様々な特徴、機能を有した多数のラインナップをそろえています。全てのカメラが、外部トリガーによる撮影タイミング/露光時間制御が行えるため、どのような現象とも容易に同期した計測が可能です。全てのカメラは専用制御ソフトウェア(Camware)でパソコン制御可能であると共に、SDK、LabVIEWプラグイン等も供給可能なため、ユーザーサイドの独自システムでのカメラ制御も容易に行うことができます。

  •
  • 記録画素数 (H)1,392×(V)1,040 pixel
    画素サイズ 6.45×6.45µm
    センサーサイズ 2/3インチ相当
    量子効率 62%※ピーク波長時
    ダイナミックレンジ 14bit
    撮影速度 13.5コマ/秒 ※フルフレーム時
    波長感度 290-1100nm
    露光時間 1µs-60s
    ビニング画素数(水平) 1 / 2 / 4
    ビニング画素数(垂直) 1 / 2 / 4
    レンズマウント Cマウント
    ダブルシャッター 1µs間隔
    インターフェース USB2.0
    トリガー入力信号 TTL
    トリガー出力信号 TTL 立下り
    制御ソフト CamWare
    外形寸法
    突起部、オプションを除く
    約(W)39×(H)47×(D)72mm
    質量
    オプションを除く
    約0.25kg

  •
