MEMRECAM Q1m

MEMRECAM Q1m 2020年10月 販売終了

一体型小型カラーモノクロ

MEMRECAM(メモリカム)Q1mは、62×62×65mmの手のひらサイズをさらにひとまわり小さくした一体型ハイスピードカメラ(高速度カメラ)です。1,280×1,024ピクセルで2,000コマ/秒の撮影が可能で、耐G性能が備わっているため自動車の車載衝突実験や、さまざまな衝撃や振動が加わる耐環境下でもハイスピード撮影が行えます。

  • 小型・軽量な設計

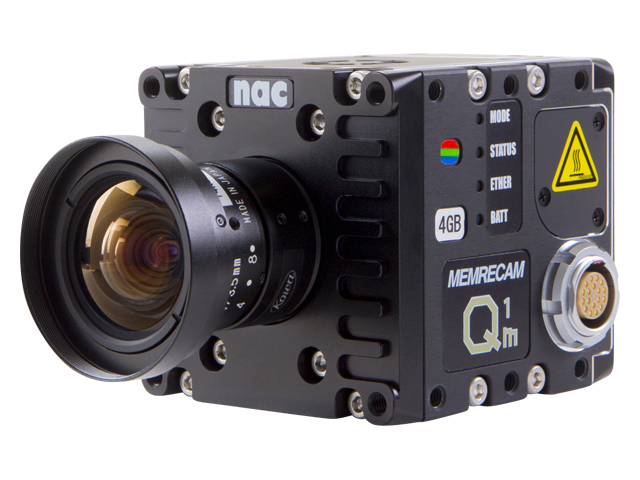

    テニスボールサイズの小型一体型モデル
    テニスボールサイズの小型一体型モデル
    62×62×65mmと手のひらサイズをさらにひとまわり小さくした本体に撮影部と記録部がつまった新設計。重さも470gと従来製品より1/10軽量化を実現しました。これまで設置が困難であったカメラレイアウトをはじめ、顕微鏡下や拡大光学系と組み合わせての撮影も極めて容易となりました。

  • 耐衝撃性能

    MEMRECAM Q1m

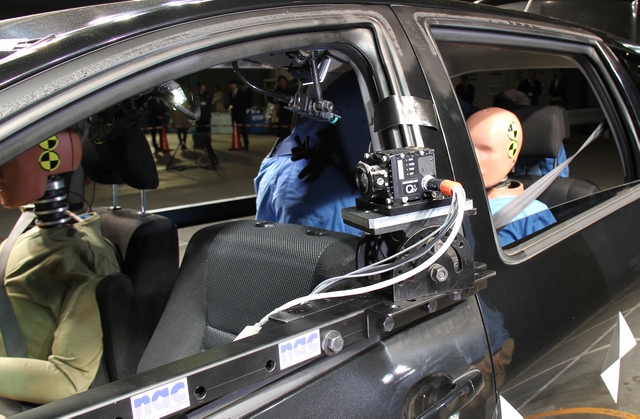

    150Gの耐衝撃性能を有した堅牢ボディー
    自動車の衝突実験、宇宙開発などの現場での使用を想定した耐衝撃性能を有したハイスピードカメラです。150Gの衝撃に耐え得る堅牢なボディーで、過酷な環境での高速現象の解明に幅広く適用できます。

  • Gセンサー

    MEMRECAM Q1m

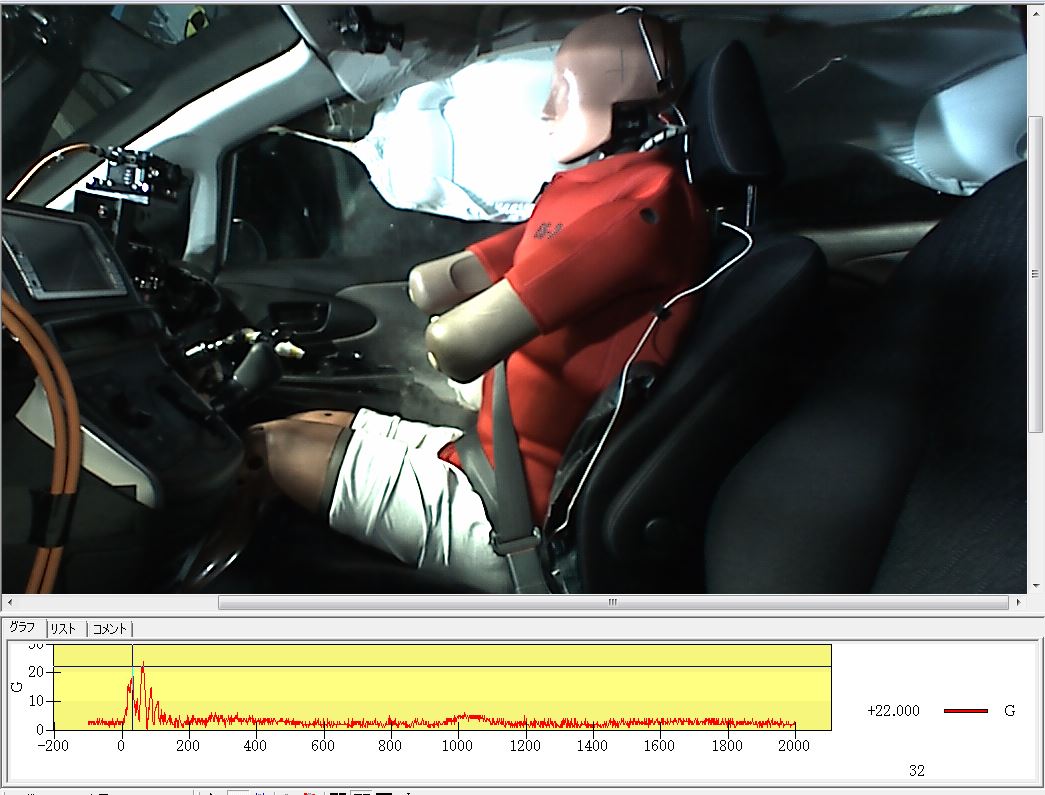

    Gセンサーの波形データ
    カメラ本体にGセンサーを内蔵し、衝撃が一定値を超えるとトリガーが入力される機能を有しています。外部トリガーを入力できない場面で効果を発揮します。

  • 1,280×1,024ピクセルのハイスピード撮影

    131万画素(1,280×1,024ピクセル)で2,000コマ/秒のハイスピード撮影が可能です。2/3インチCマウントレンズでケラレなく、フルサイズ撮影が行えます。

  • LabVIEW対応

    株式会社イー・アイ・ソルの協力によりNational Instruments社LabVIEWをベースにして、Q1m/Q1vの制御を実現しました。基本的な撮影はもちろん、試験装置の制御などを含めたシステムアップのカスタマイズにも対応しています。

  •
  • Q1m
    撮像素子*1 131万画素 固体撮像素子
    ISO感度(画質優先モード) カラーISO 1,000 / モノクロISO 6,400
    ISO感度(感度優先モード)*6 カラーISO 3,200 / モノクロISO 20,000
    電子シャッター 1/100~1/166,000秒
    メモリー*2 4GB / 8GB
    メモリーセグメント
    濃度階調 8 / 10 / 12bitの中から選択
    レンズマウント Cマウント
    入力信号 ステータス、録画トリガー、IRIG
    出力信号 ステータス、露光パルス
    トリガーモード NORMAL
    インターフェース 1,000BASE-T
    制御ソフトウェア HXLink(付属)
    カメラ電源 DC24V(ACパワーシステム付属)
    耐衝撃性能 衝撃150G ハーフサイン10ms
    外形寸法*4 約(W)62×(H)62×(D)65 mm
    質量*5 約470g
    撮影速度
    速度(fps) 水平解像度×垂直解像度(pixel)
    1,000 1,280×1,024
    2,000 1,280×1,024
    2,500 1,024×768
    2,800 1,280×720
    3,000 768×576
    4,000 640×480
    5,000 512×384
    6,000 384×288
    8,000 320×240
    9,000 256×192
    10,000 192×144
    20,000 160×80
    30,000 64×48
    40,000 64×32
    50,000 64×16
    87,000 64×4
    機能
    同期撮影 Q-HUB*3の使用により完全同期撮影が可能
    ESTモード 外部信号に同期して撮影
    メモリバックアップ 不意の電源遮断時にもデータを保護
    オプション機器
    耐G用カメラ・レンズホルダー 専用治具によりあらゆる方向からの衝撃に対してしっかりと保持する
    Q-HUB Qシリーズでカメラ同期システムを構築

  • *1 カラーもしくはモノクロを購入時選択
    *2 購入時選択
    *3 オプション
    *4 突起部、オプション品除く
    *5 カメラ本体のみ、オプション品除く
    *6 1,000fps、フル解像度時。撮影速度と解像度の設定条件により記載の値とならない場合がある。

  •
