HIGH SPEED CAMERAハイスピードカメラ

ハイスピードカメラ （高速度カメラ）MEMRECAM n-Box

MEMRECAM n-Box

分離型カラーモノクロ

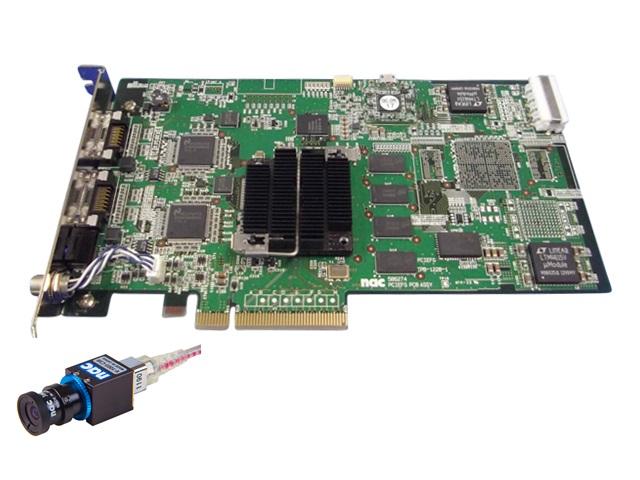

MEMRECAM n-Box（メモリカムエヌボックス）は、専用画像入力ボードを使用したリアルタイム転送が可能なハイスピードカメラ（高速度カメラ）です。撮影した映像をパソコン本体内にあるメモリーに直接記録できるため、使用するメモリーによって長時間記録が可能です。また、SDKによる独自アプリを構築し、無駄なく動作させることも可能です。最大2台までカメラが接続できるため、多方向撮影（三次元撮影）も行えます。カメラは640×480ピクセルで1,000コマ/秒、最大100,000コマ/秒まで撮影可能で、サイズは最小25mm（1インチ）角。高所・狭所での撮影などさまざまなシーンに対応可能です。

  • ３つの撮影モード

    内部クロック撮影：本アプリで設定した撮影速度の同期信号にて生成。
    EST撮影（外部同期）：外部からの入力信号に同期して撮影が可能。
    PIV撮影：1回のEST入力信号で、2フレーム分の撮影が可能。

  • 同期撮影

    1台のボードに最大2台のカメラ接続が可能なため、多方向同期撮影（三次元撮影）が可能です。外部IOポートを使用して、外部同期、トリガー入力、露光出力に対応します。

  • メモリー直接転送

    高速撮影した映像データは専用ボードを経由してパソコンのメモリーへ直接記録が可能です。64bit版パソコンに大容量メモリーを搭載することで高速現象の長時間記録も可能です。

  • 小型カメラヘッド

    15×16×mm（約100g）の超小型カメラ（μ-Cam ）と 25×25×25mm（約30g）の1インチキューブ型カメラ（S2-cam ）、2種類のモデルから選択することができ、さまざまなシーンで最適な高速撮影が可能です。

  • SDKによる独自プログラム

    付属のアプリ画面上で2台のカメラ制御、メモリー配分（記録時間）設定および画像変換など行えます。
    また、SDKで独自プログラムを構築し、外部装置または解析ソフトなどと連動させてシステム確立させることが可能です。

  • 技術PR

    ●１ボードに対して最大2台のカメラが接続でき、多方向撮影や3D撮影などさまざまなシーンに対応します。
    ●パソコン内のメモリーに直接記録できるため、カメラに割り当てるメモリー容量によっては長時間記録や、
    メモリー配分によって記録時間をカスタマイズすることが可能です。
    ●3つの撮影モード（通常、EST、PIV）が選択可能なため、最適な方法で撮影可能です。
    ●機械内部などの狭い空間にも設置・観察が容易です。
    ●SDKで独自のプログラムを構築することにより、他の機器およびソフトとの連動が可能です。

  • 　

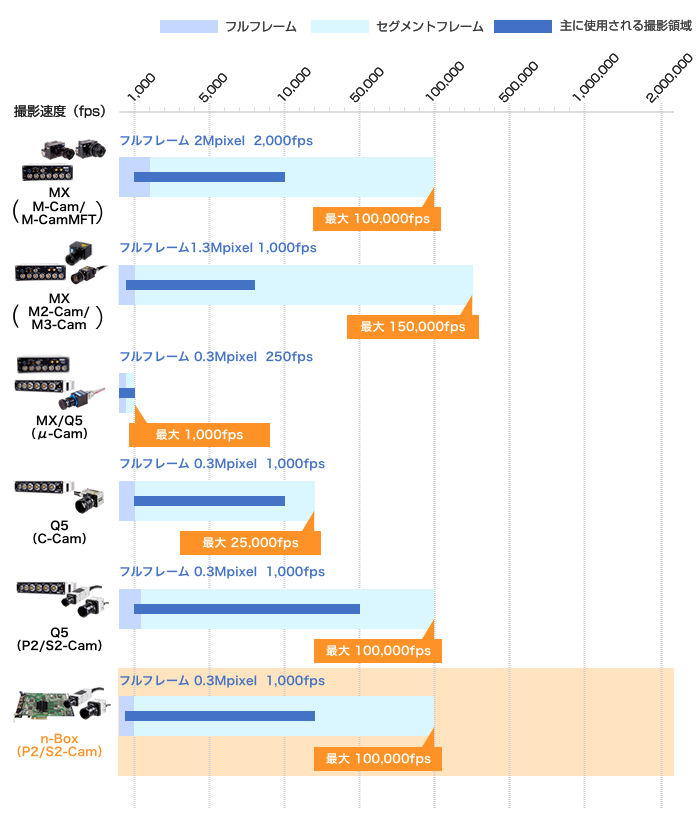

    ハイスピードカメラ仕様比較表
    仕様比較表 MEMRECAM n-Box
    研究テーマ別ハイスピードカメラの性能めやす
    • 　　　　　　　　
  • 本体（PCIボード）仕様
    メモリー パソコンに搭載するメモリー
    入力信号 トリガー / 露光開始
    出力信号 露光パルス
    トリガーモード NORMAL
    インターフェース PCI Express Gen2×8
    制御ソフトウェア NLink（付属）
    カメラ電源 パソコン本体の電源 12V（4ピン ペリフェラルコネクター）
  • カメラヘッド仕様　※C-Cam、P2-Camは販売終了
    μ-Cam C-Cam※販売終了 P2-Cam※販売終了 / S2-Cam
    撮像素子*1 30万画素固体撮像素子
    ISO感度（推奨露光指数） カラーISO 2,000
    モノクロISO 8,000    		 カラーISO 8,000
    モノクロISO 50,000    		 カラーISO 1,000
    モノクロISO 4,000
    電子シャッター 1/100～1/18,000秒 1/100～1/70,000秒 1/100～1/1,000,000秒
    レンズマウント 特殊マウントM10.5 Cマウント NFマウント
    カメラケーブル 2m 0.6m
    延長ケーブル 3 / 4 / 5m
    （最大16m*2）     		4 / 6m
    （最大15.6m*2）
    耐衝撃性能 衝撃150G ハーフサイン11ms
    外形寸法*3*4
    （W）×（H）×（D）    		 ❚ストレートタイプ
    約16×16×27mm
    ❚サイドタイプ
    約15×16×16mm     		❚ストレートタイプ
    約35×35×58mm
    ❚サイドタイプ
    約57×35×35mm
    		 ＜P2-Cam＞
    ❚SS Type
    (ストレート/ストレート)
    約25×25×85mm
    ❚SA Type
    (ストレート/アングル)
    ❚AS Type
    (アングル/ストレート)
    ❚AA Type
    (アングル/アングル)
    約25×25×88mm
    ＜S2-Cam＞
    ❚ストレートタイプ・サイドタイプ
    (ストレート・アングル)
    約25×25×25mm
    質量*5 ストレートタイプ：約15g
    サイドタイプ：約15g    		 ストレートタイプ：約140g
    サイドタイプ：約120g    		 P2-Cam：約100g
    S2-Cam：約30g
  • 撮影速度　※C-Cam、P2-Camは販売終了
    μ-Cam C-Cam※販売終了 P2-Cam※販売終了 / S2-Cam
    速度（fps） 水平解像度×垂直解像度*6（pixel）
    50~1,000 640×456（500fps）
    640×210（1,000fps）    		 640×480
    2,000 ― 448×336
    4,000 ― 320×240
    10,000 ― 128×96 192×144
    15,000 ― 64×48 128×96
    25,000 ― 32×16 ―
    50,000 ― ― 64×48
    100,000 ― ― 32×16
  • 機能
    同期撮影 カメラ2台を同時接続・同期撮影が可能
    （P2-CamとS2-Camの組み合わせを除き混在は不可）
    PIV用2枚連続撮影モード
    （フレームストラドリング撮影）    		 外部同期PIVモード
    外部信号に同期して2枚連続撮影。2枚の画像を同時表示。    		 内部同期PIVモード
    内部同期信号で連続撮影。2枚の画像を同時表示。
    ESTモード 外部信号に同期して撮影 外部信号に同期して撮影
    （撮影速度が1/3以下に制限）
  • *1　カラーもしくはモノクロを購入時選択
    *2　オプションのブースターボックス使用時
    *3　カメラタイプ後ろの（）内表記は次のことを表す
    P2-Cam…カメラ本体に対するセンサー の取り付け方向/ カメラ本体に対するケーブルの取り出し方向
    S2-Cam / C-Cam…カメラ本体に対するケーブルの取り出し方向
    *4　突起部、オプション品除く
    *5　カメラヘッドのみ、ケーブルを除く
    *6　録画速度の総画素数以下の場合、横32画素、縦16画素ステップで任意に設定可能
    • 　　　　　　　　
    　　　　　　　　
    　　　　　　　　
    　　　　　　　　
    　　　　　　　　
    　　　　　　　　
