HIGH SPEED CAMERA販売終了製品

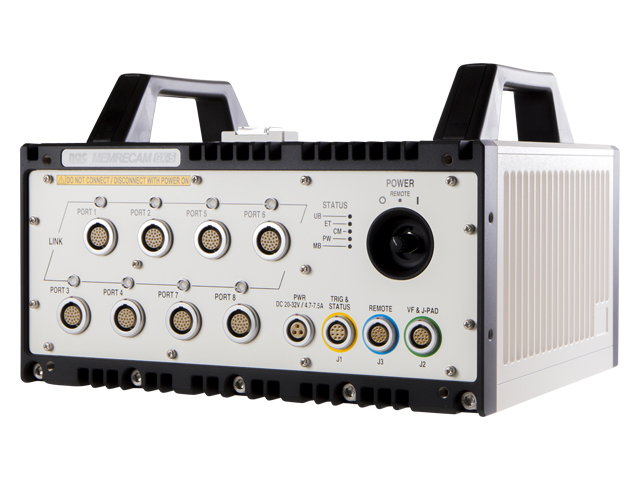

ハイスピードカメラ (高速度カメラ)MEMRECAM GX-5/GX-5F

MEMRECAM GX-5 / GX-5F 2021年6月 販売終了

高感度耐G分離型カラーモノクロ

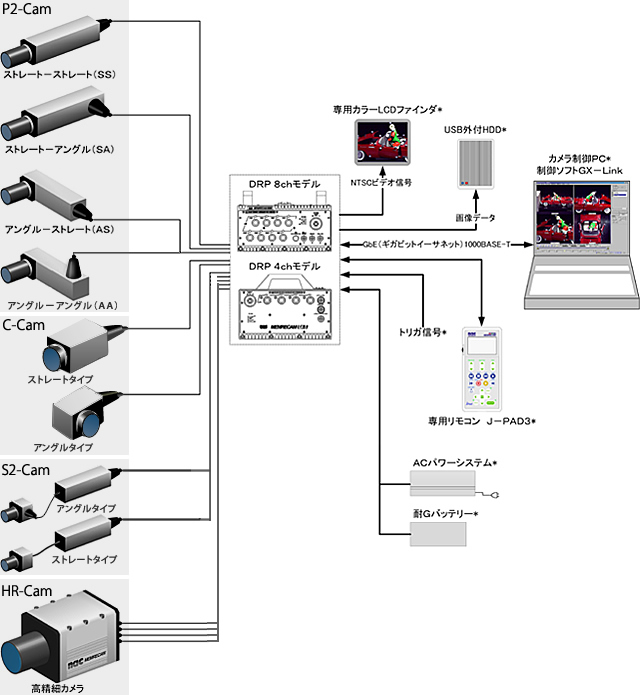

MEMRECAM(メモリカム) GX-5 / GX-5Fは一台の本体部に複数のカメラヘッドを接続し、多方向から同時に被写体を撮影可能なハイスピードマルチカメラシステムです。カメラヘッドは目的に合わせ超小型タイプや高精細タイプ、ストレートやアングルなど数々のバリエーションが用意され、カメラの設置場所や目的に応じて使い分けが可能です。また1台目のカメラのレンズを広角、2台目のカメラのレンズを望遠など、異なったレンズを組み合わせることでさまざまな画角で被写体を観察可能です。

  • マルチカメラによる撮影

    1台の本体から複数台のカメラヘッドが接続できるため、多方向からの撮影や3D撮影が可能です。また、異なる種類のカメラヘッドを接続がすることもできます。カメラヘッドは小型であるため、狭小な場所、顕微鏡への取り付け、カメラ架台やロボットなどへ取り付けての観察が容易です。本体は4chモデルと8chモデルの2つのタイプを用意しています。

  • 多種多様なカメラヘッド

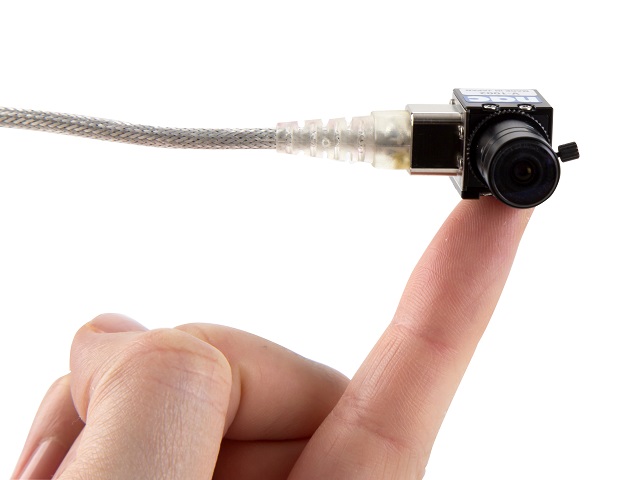

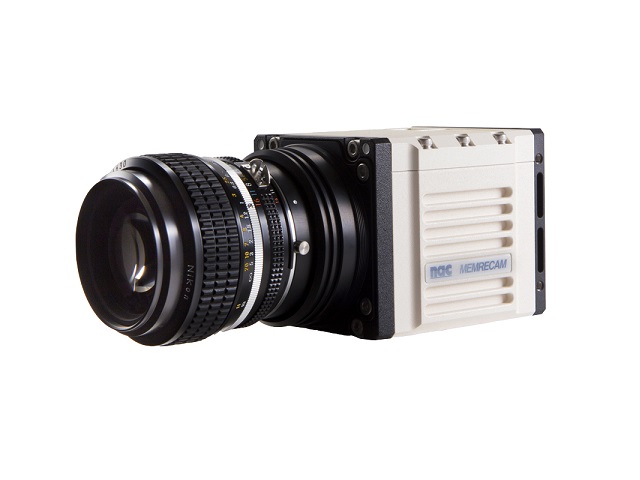

    μ-Cam(超小型:15mm角)、C-Cam(耐G高感度型:カラー ISO8,000、モノクロISO50,000)、P2-Cam(ペンシル型:25×25×85mm)、S2-Cam(小型:25mm角)、HR-Cam(高精細型:1,280×960ピクセル)の特徴ある5種類カメラの接続が可能です。

  • 耐衝撃性能

    カメラ部、本体部(記録部)共に耐衝撃性能を有し、カメラ部は150G 11ms、本体部は100G 11msで大きな衝撃が加わる過酷な環境下でも威力を発揮します。

  • 低照度環境下でも鮮明な高速撮影が容易

    照明の届きにくいエリアなど狭い場所での撮影に最適です。

    C-Cam:カラーISO8,000、モノクロISO50,000
    μ-Cam:カラーISO2,000、モノクロISO8,000
    P2-cam / S2-cam:カラーISO1,000、モノクロISO4,000
    HR-cam:カラーISO5,000、モノクロISO20,000

  • データ保存

    汎用LAN(1,000Base-T)ケーブルで撮影データを保存できるほか、汎用HDDを付属のUSB2.0に接続することでパソコンがない環境でも専用リモコンを用いて撮影データを保存することが可能です。また、本体部にはメモリバックアップ機能が搭載されているため、万が一電源が遮断された場合でも撮影データを消失することはありません。

  • 技術PR

    ●2種類の本体(8ch/4ch)、5種類のカメラ(超小型/耐G高感度/ペンシル型/小型/高精細)をラインナップし幅広いアプリケーションに対応しています。
    ●本体部、カメラ部共に耐衝撃性能を備え、自動車衝突安全実験における車載計測や稼働している機械内部にカメラを設置し、各種挙動観察などにも対応します。
    ●本体内部のメモリーは接続されたカメラの種類や台数に応じて無駄なく記録領域を設定可能です。
    ●各カメラで撮影された映像は完全同期しているため、三次元解析時に変位、速度、加速度など高精度で定量解析可能です。

  •
  • カメラヘッド仕様
    μ-Cam C-Cam P2-Cam / S2-Cam HR-Cam
    撮像素子*1
    30万画素
    固体撮像素子
    122万画素
    固体撮像素子
    ISO感度
    推奨露光指数
    カラーISO 2,000
    モノクロISO 8,000
    カラーISO 8,000
    モノクロISO 50,000
    カラーISO 1,000
    モノクロISO 4,000
    カラーISO 5,000
    モノクロISO 20,000
    電子シャッター 1/100~1/18,000秒 1/100~1/70,000秒 1/100~1/1,000,000秒
    レンズマウント 特殊マウントM10.5 Cマウント NFマウント Fマウント
    Cマウント
    NMマウント
    カメラケーブル 2m 0.6m 3 / 4 / 5m選択
    延長ケーブル 3 / 4 / 5m
    (最大18m*2)
    4 / 6 / 8m
    (最大17.6m*2)
    4 / 6 / 8m
    (最大18m*2)
    耐衝撃性能 衝撃150G ハーフサイン11ms 衝撃150G(5軸)
    衝撃100G(1軸)
    ハーフサイン11ms
    外形寸法*3*4
    (W)×(H)×(D)
    約15×16×16mm
    ❚BACK Type
    (ストレート)
    約35×35×58mm
    ❚LEFT Type
    (アングル)
    約57×35×35mm
    <P2-Cam>
    ❚SS Type

    (ストレート/ストレート)
    約25×25×85mm
    ❚SA Type
    (ストレート/アングル)
    ❚AS Type
    (アングル/ストレート)
    ❚AA Type
    (アングル/アングル)
    約25×25×88mm
    <S2-Cam>
    ❚BACK/LEFT Type

    (ストレート/アングル)
    約25×25×25mm
    約80×75×90mm
    質量*5 約15g BACK Type:約140g
    LEFT Type:約120g
    P2-Cam:約100g
    S2-Cam:約30g
    約980g
    本体(DRP)仕様
    4ch 8ch
    メモリー*6 2GB / 4GB / 8GB
    メモリーセグメント 最大64分割数(8GB P2-Cam接続の場合)
    濃度階調 8 / 10bitの中から選択
    入力信号 IRIG-B / トリガー / イベント / ARMコマンド / 露光開始
    出力信号 NTSC / PAL / 露光パルス / ARMステータス
    トリガーモード NORMAL / EVENT / BURST / MULTI
    インターフェース 1,000BASE-T / USB2.0
    耐衝撃性能 衝撃100G ハーフサイン11ms
    制御ソフトウェア HXLink(付属)
    カメラ電源 DC20~32V(ACパワーシステム*7)
    外形寸法*4
    (W)×(H)×(D)
    GX-5:約270×146×150mm
    GX-5F:約270×158×150mm
    GX-5 / GX-5F:約290×142×240mm
    質量*8 GX-5:約7.5Kg
    GX-5F:約7.8Kg
    GX-5:約13Kg
    GX-5F:約13.4Kg
    撮影速度
    速度(fps) 水平解像度×垂直解像度*9(pixel)
    50~1,000 640×456(500fps)
    640×210(1,000fps)
    640×480 1,280×960
    2,000 448×336 896×672
    4,000 320×240 640×480
    10,000 128×96 192×144 384×288
    15,000 64×48 128×96 256×192
    25,000 32×16
    50,000 64×48 128×96
    100,000 32×16 64×32
    機能
    ダイナミックレンジ拡大機能
    同期撮影 GX-HUB*7の使用により完全同期撮影が可能(GX-HUBはfx用M-HUB*7と混在使用可能)
    PIV用2枚連続撮影モード
    (フレームストラドリング撮影)
    撮影速度可変機能
    イメージトリガー機能
    ポストトリガー機能
    AND/ORトリガー
    リスタートトリガー機能
    オートパイロット機能 撮影、データ保存などを任意のシーケンスで自動繰返し撮影可能
    ESTモード 外部信号に同期して撮影
    メモリバックアップ 不意の電源遮断時にもデータを保護
    オプション機器
    J-PAD3 撮影条件設定、再生条件設定、データ保存などに対応したリモートコントローラー
    ビューファインダー ピント合わせや撮影後の映像の確認をする5.7インチLCDモニター
    ACパワーシステム GX-5 DRP用 / GX-5F DRP用 ACアダプター
    GX-HUB HX、GX、fxシリーズのカメラ同期システムを構築
    耐Gバッテリー 専用耐Gバッテリー
    BB1 UNIT カメラケーブル延長時に使用する中継装置(ブースターボックス)

  • *1 カラーもしくはモノクロを購入時選択
    *2 オプションのBB1 UNIT(ブースターボックス)使用時
    *3 カメラタイプ後ろの()内表記は次のことを表す
    P2-Cam…カメラ本体に対するセンサー の取り付け方向/ カメラ本体に対するケーブルの取り出し方向
    S2-Cam / C-Cam…カメラ本体に対するケーブルの取り出し方向
    *4 突起部、オプション品除く
    *5 カメラヘッドのみ、ケーブルを除く
    *6 購入時選択
    *7 オプション
    *8 カメラ本体のみ、オプション品除く
    *9 録画速度の総画素数以下の場合、横32画素、縦16画素ステップ(HR-Camのみ横64画素、縦32画素ステップ)で任意に設定可能

  •
  • 接続例 その1

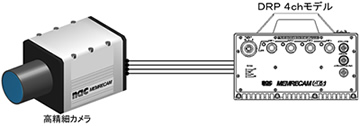

    4chDRP1台に高精細カメラ1台を接続、手軽に高感度、高速度撮影が可能です。

  • 接続例 その2

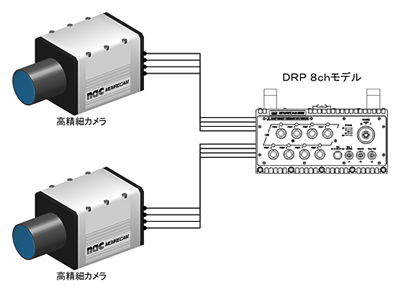

    8chDRP1台に高精細カメラ2台を接続して同期装置不要で完全同期撮影が可能です。
    解析ソフト MOVIAS-Neoで3次元動作解析が可能です。

  • 接続例 その3

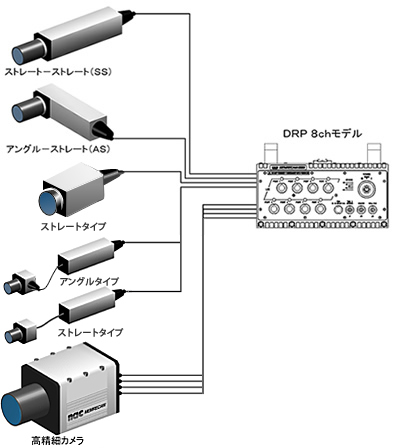

    8chDRP1台にペンシルカメラ3台、分離型カメラヘッド1台、高精細カメラ1台を接続、現象を多視点から立体的な観察が可能です。

  • 接続例 その4

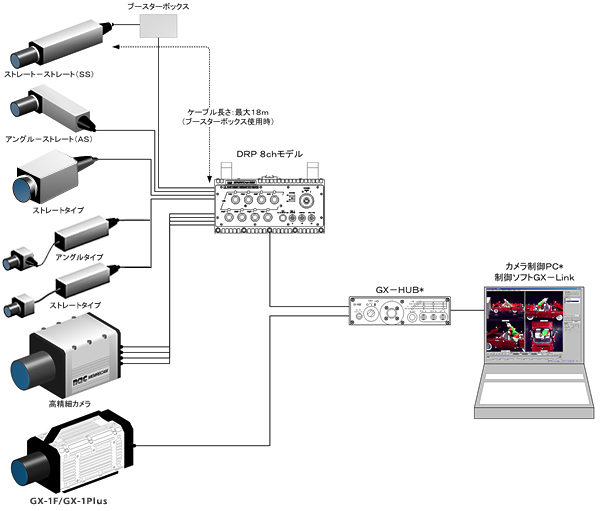

    GX-5とGX-1F/GX-1Plusは同期装置GX-HUBで同期撮影が可能です。
    GX-HUBには最大4台のGX-5、GX-1F/GX-1Plusを接続できます。

  • 接続例 その5

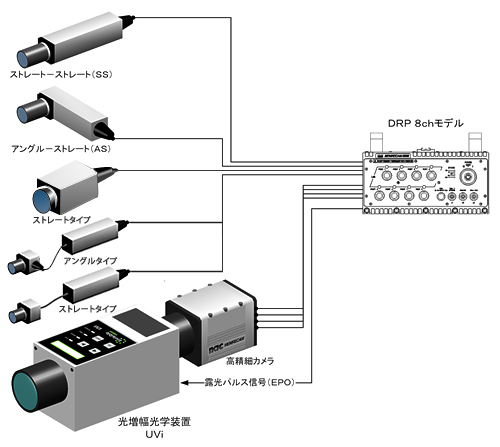

    高精細カメラに光増幅光学装置UViを取付けて、超高感度撮影、紫外域撮影、超高速シャッタ撮影が可能です。
    UViによる紫外域撮影と、ペンシルカメラ/分離カメラヘッドによる可視域撮影を一度に行うことができます。

  •
  • HXLink(エイチエックスリンク)

    ハイスピードカメラMEMRECAMシリーズはHXLink(エイチエックスリンク)で制御します。カメラ制御や、これらのカメラで作成された画像データ(MCFFファイル)・AVIファイルなどの再生が可能です。複数動画像ファイルの同期再生機能、スロー再生、コマ送り再生機能など、高機能な動画像ファイル再生機能、簡易解析機能を搭載しています。

  • 基本仕様
    対応言語
    言語 日本語(Japanese) / 英語(English)
    リモート制御
    シングル/マルチカメラ制御可能 MEMRECAM HX / GX / Q / fxカメラ(プレビュー、録画、再生、ダウンロード)
    記録・再生機能 記録 / トリガー入力 / 正逆再生(再生速度可変) / 正逆コマ送り / 正逆早送り / 再生範囲指定 / 頭出し / 繰り返し再生 ほか
    カメラ機能設定 撮影速度 / シャッター速度 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像サイズ ほか
    データダウンロード機能 撮影後の画像データ(MCFF*1)をカメラ本体のメモリーからパソコンへダウンロード可能
    USB接続されたHDDへダウンロード可能
    画像データ調整
    設定項目 輝度調整 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像リサイズ ほか
    画像データ変換
    一括自動変換機能 複数のMCFFファイルをバッチ処理で汎用フォーマットに変換可能
    変換出力ファイル形式 AVI / TIFF(連番) / JPEG(連番) / BMP(連番) / MCFF(切り出し)
    撮影パラメータ重畳機能 撮影速度、シャッター速度、トリガポイント、撮影日時、ファイル名、フレームカウンター、コメントなどの各種パラメータを出力ファイルに重畳可能
    再生可能ファイル AVI / TIFF / JPEG / BMP / MCFF
    サムネイル表示 カメラを含む選択した画像ファイルを一覧サムネイル表示(選択可能)
    ファイル再生
    再生機能 正逆再生(再生速度選択可) / 正逆コマ送り / 正逆早送り / 繰り返し再生 / 指定範囲再生 / 複数ファイルの同期再生 ほか
    画像計測 座標計測(カメラプレビュー画像、カメラ画像ファイル、変換画像ファイル)
    LAA計測(カメラ画像ファイル、変換画像ファイル)
    *1 MEMRECAM Camera File Format(MEMRECAMシリーズのオリジナルRAWDATAフォーマット名称)

  • 対応機種一覧
    機種 リモート制御対応 データ再生対応
    MEMRECAM ACSシリーズ ×
    MEMRECAM MXシリーズ ×
    MEMRECAM Qシリーズ △ *2
    MEMRECAM HXシリーズ
    MEMRECAM GXシリーズ
    ULTRA Cam HS-106E ×
    MEMRECAM fxシリーズ ○(TCP/IPのみ)
    MEMRECAM ciシリーズ ×
    *2 Q1m/Q1vをご利用のお客さまはWindows 7以降でご運用ください。
    インストール時はOSに対応した「FilterDriver」フォルダを必ず選択ください。
    Q1m/Q1vを制御しない場合は「GenICam」および「FilterDriver」のインストールは不要です。

    ※MEMRECAM ciシリーズ、ULTRA Cam HS-106Eでは、リモート制御機能が動作しません。該当機種でリモート制御機能をご利用のお客さまは弊社営業担当へお問い合わせください。
    ※HXLink1.62b以降、ULTRA Cam HS-106Eのリモート制御機能はサポートを終了しました。ULTRA Cam HS-106Eのリモート制御機能をご利用のお客さまは、弊社営業担当へお問い合わせください。

  • 動作環境
    対応OS Windows 10 Pro 64/32bit
    Windows 8/8.1 Pro 64/32bit
    Windows 7 Ultimate/Professional 64/32bit
    Windows Vista Ultimate/Business+SP1 64/32bit
    Windows XP Professional+SP2 32bit
    CPU Intel Core2Duo 2GHzまたは同等以上のもの(表示処理の速度はCPUの性能に大きく依存します)
    メモリー 2GB以上
    ディスプレイ 画面サイズ1,280×1,024以上、96dpi、フルカラー
    ※Q1m/Q1vの制御は、Windows 7/8/8.1/10のみ対応しています。
    ※Windows 2000のサポートは終了しました。
    ※GPU高速化機能の対応ドライバーはCUDA4.1以降の新しいものをご利用ください。CUDA4.0までのサポートは終了しました。

  • ダウンロード
    HXLinkは本サイトよりダウンロードして利用が可能です。詳しくは下記リンクからご確認ください。

  •
