ハイスピードカメラ(高速度カメラ)MEMRECAM GX-3

MEMRECAM GX-3 2018年10月 販売終了

一体型カラーモノクロ

MEMRECAM(メモリカム) GX-3は、他のGXシリーズ製品にある主要な機能はそのままに、一部の機能を簡略化し低価格を実現したハイスピードカメラ(高速度カメラ)です。

  • ハイビジョン撮影時2,000コマ/秒、320×240ピクセルで15,000コマ/秒

    フルフレーム1,280×1,280ピクセルでは1,500コマ/秒、640x480ピクセルで6,000コマ/秒と高画質な高速撮影が行えるハイスピードカメラ です。水平および垂直の撮影画素数を減少させることで最高198,000コマ/秒で撮影が可能です。

  • 2種のデータ出力標準搭載

    1,000Base-T   USB2.0コネクタ
    1,000Base-T USB2.0コネクタ標準搭載

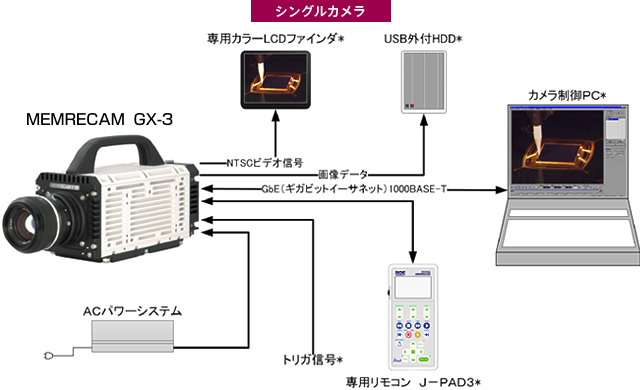

    カメラ本体に1000Base-T、USB2.0を標準搭載し、パソコンへのデータ転送以外に専用リモコン(J-PAD3*)を使って汎用二次記録媒体(HDD等)へ撮影したデータを直接保存することが可能です。

    *オプション

  • 一体型・堅牢ボディー

    カメラ部とメモリ部が一体となった丈夫で小型(W100×H110×D260mm)なボディー構造で、さまざまなシーンでの撮影に対応できます。

  • ダイナミックレンジ拡大シャッターモード

    8、10、12bitの中から最適な濃度階調を選択し、明暗差のある対象でもリアルに表現、撮影することが可能です。また、ピクセル単位で明るさを判断しで、一定値以上の明るさの場合、飽和をおさえて撮影する機能も搭載してます。

  • さまざまなトリガーモード

    ノーマル:通常のトリガーモード。
    イベント:1回目のトリガー信号がトリガーとなり、2回目以降の信号をイベントとして記録する。
    バースト:トリガー信号がONレベルの時に録画が行われる。
    マルチ:選択したメモリセグメントを分割し、トリガー信号ごとに自動的にブロックを切り替えて録画する。

  • 技術PR

    ●カスタムフレームレート機能により50コマ/秒以上での撮影時に、1コマ/秒単位で録画速度設定が可能です。
    ●ダイナミックレンジ拡大シャッターモードを搭載し、輝度差が大きな現象も最適な画像に自動調節します。
    ●顕微鏡接続による微細現象の観察、燃焼計測など高感度・高画質が求められる用途にお応えします。
    ●オートパイロット機能により撮影からデータ保存まで無人自動撮影が可能です。

  •
  • MEMRECAM GX-3の仕様
    撮像素子*1 131万画素 固体撮像素子
    ISO感度(推奨露光指数) カラーISO4,000 / モノクロISO20,000
    電子シャッター 1/100~1/1,000,000秒
    メモリー*2 2GB / 4GB / 8GB
    メモリーセグメント 最大32分割数 (メモリ8GB搭載時)
    録画時間 8bit撮影時 約4.3秒
    10bit撮影時 約3.48秒
    12bit撮影時 約2.9秒
    (1,500fps、1,280×1,024pixel、8GB時)
    濃度階調 8 / 10 / 12bitの中から選択
    レンズマウント Fマウント(絞りリングのないレンズにも対応) / Cマウント*3
    入力信号 IRIG-B / トリガー / イベント / ARMコマンド / 露光開始
    出力信号 NTSC / PAL / 露光パルス
    トリガーモード NORMAL / EVENT / BURST / MULTI
    インターフェース 1,000BASE-T / USB2.0
    制御ソフトウェア GXLink(付属)
    カメラ電源 DC24V(ACパワーシステム付属)
    外形寸法*4 約(W)100×(H)110×(D)260 mm
    質量*5 約4.1Kg
    撮影速度
    速度(fps) 水平解像度×垂直解像度*6(pixel)
    100~1,500 1,280×1,024
    2,000 1,280×720 / 1,024×1,024
    3,000 896×672 / 800×800
    4,000 768×576 / 704×704
    5,000 704×528 / 624×624
    6,000 512×512 / 640×480
    8,000 512×384
    10,000 384×288 / 452×368
    15,000 320×240 / 436×192
    20,000 320×192
    30,000 192×144
    40,000 144×144
    50,000 128×128
    60,000 96×96
    80,000 64×64
    100,000 64×32
    150,000 16×64
    198,000 4×16
    機能
    ダイナミックレンジ拡大機能 高輝度でのピクセル飽和を防いで画質を最適化

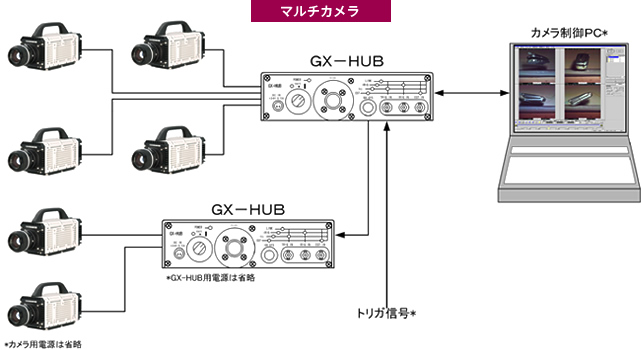

    同期撮影 GX-HUB*3の使用により完全同期撮影が可能
    (GX-HUBはfx用M-HUB*3と混在使用可能)
    PIV用2枚連続撮影モード
    (フレームストラドリング撮影)
    撮影速度可変機能
    イメージトリガー機能 画像上で任意に設定した検出エリアの輝度の変化を3段階で検出して撮影を開始
    ポストトリガー機能
    AND/ORトリガー
    リスタートトリガー機能
    オートパイロット機能 撮影、データ保存などを任意のシーケンスで自動繰返し撮影可能
    ESTモード 外部信号に同期して撮影
    メモリバックアップ 不意の電源遮断時にもデータを保護
    オプション機器
    J-PAD3 撮影条件設定、再生条件設定、データ保存などに対応したリモートコントローラー
    ビューファインダー ピント合わせや撮影後の映像の確認をする5.7インチLCDモニター
    GX-HUB HX、GX、fxシリーズのカメラ同期システムを構築

  • *1 カラーもしくはモノクロを購入時選択
    *2 購入時選択
    *3 オプション
    *4 突起部、オプション品除く
    *5 カメラ本体のみ、オプション品除く
    *6 録画速度の総画素数以下の場合、横4画素、縦16画素ステップで任意に設定可能

  •
  •
  • GXLink(ジーエックスリンク)

    対応言語
    言語 日本語(Japanese) / 英語(English)
    リモート制御
    シングル/マルチカメラ制御可能 MEMRECAM GX / fxカメラ、ULTRA Camの制御(プレビュー、録画、再生、ダウンロード)
    記録・再生機能 記録 / トリガー入力 / 正逆再生(再生速度可変) / 正逆コマ送り / 正逆早送り / 再生範囲指定 / 頭出し / 繰り返し再生 ほか
    カメラ機能設定 撮影速度 / シャッター速度 / ゲイン / カラー / エンハンス / ガンマ / ホワイトバランス / 画像サイズ ほか
    データダウンロード機能 撮影後の画像データ(MCFF*)をカメラ本体のメモリーからパソコンへダウンロード可能
    USB接続されたHDDへダウンロ ード可能
    画像データ調整
    設定項目 輝度調整 / ゲイン / カラー / エンハンス / ガンマ / ホワイトバランス / 画像リサイズ ほか
    画像データ変換
    一括自動変換機能 複数のMCFFファイルをバッチ処理で汎用フォーマットに変換可能
    変換出力ファイル形式 AVI / TIFF(連番) / JPEG(連番) / BMP(連番) / MCFF(切り出し)
    撮影パラメータ重畳機能 撮影速度、シャッター速度、トリガポイント、撮影日時、ファイル名、フレームカウンター、コメントなどの各種パラメータを出 力ファイルに重畳可能
    再生可能ファイル AVI / TIFF / JPEG / BMP / MCFF
    サムネイル表示 カメラを含む選択した画像ファイルを一覧サムネイル表示(選択可能)
    ファイル再生
    再生機能 正逆再生(再生速度選択可) / 正逆コマ送り / 正逆早送り / 繰り返し再生 / 指定範囲再生 / 複数ファイルの同期再生 ほか
    画像計測 座標計測(カメラプレビュー画像、カメラ画像ファイル、変換画像ファイル)
    LAA計測(カメラ画像ファイル、変換画像ファイル)
    *MEMRECAM Camera File Format(MEMRECAMシリーズのオリジナルRAWDATAフォーマット名称)

  •
