HIGH SPEED CAMERA販売終了製品

ハイスピードカメラ(高速度カメラ)MEMRECAM GX-1F

MEMRECAM GX-1F 2019年11月 販売終了

一体型カラーモノクロ

MEMRECAM(メモリカム)GX-1Fは小型・軽量ボディー、高感度センサーを採用したハイスピードカメラ(高速度カメラ)です。従来品(GX-1)に比べ、高速データ転送を実現したモデルで、より効率的な高速撮影が可能となります。

  • 512×512ピクセルで8,000コマ/秒、最高200,000コマ/秒の撮影

    フルフレーム1,280×1,024ピクセルでは2,000コマ/秒、512x384ピクセルでは10,000コマ/秒と高画質な高速撮影が可能なハイスピードカメラです。また、水平および垂直の画素数を変更させることで最高200,000コマ/秒で撮影が可能です。

  • モノクロISO20,000。低照度環境でも明るく撮影可能

    カラーモデルISO5,000、モノクロモデルISO20,000のセンサーを採用し、熱に弱い対象物、低照度環境下または拡大光学系を用いた撮影時でも鮮明な画像を取得できます。

  • 自動露光機能

    最短露光時間から指定した最長露光時間の間で、露光状況によりシャッター時間を自動的に調整でき、明るさに変化のある環境下での撮影時に効力を発揮します。

  • ダイナミックレンジ拡大シャッターモード

    8、10、12bitの中から最適な濃度階調を選択し、明暗差のある対象でもリアルに表現、撮影することが可能です。また、ピクセル単位で明るさを判断し、一定値以上の明るさの場合、飽和をおさえて撮影する機能も搭載しています。

  • さまざまなトリガーモード

    ノーマル:通常のトリガーモード。
    イベント:1回目のトリガー信号がトリガーとなり、2回目以降の信号をイベントとして記録する。
    バースト:トリガー信号がONレベルの時に録画が行われる。
    マルチ:選択したメモリセグメントを分割し、トリガー信号ごとに自動的にブロックを切り替えて録画する。

  • 技術PR

    ●カスタムフレームレート機能により50コマ/秒以上において1コマ/秒単位で録画速度設定が可能です。
    ●ダイナミックレンジ拡大シャッターモードを搭載し、輝度差が大きな現象も最適な画像に自動調節します。
    ●オートパイロット機能により撮影からデータ保存まで無人自動撮影が可能です。

  •
  • MEMRECAM GX-1Fの仕様
    撮像素子*1 131万画素 固体撮像素子
    ISO感度
    (推奨露光指数)
    カラーISO4,000 / モノクロISO20,000
    電子シャッター 1/100~1/1,000,000秒
    メモリー*2 4GB / 8GB
    メモリーセグメント 最大32分割数 (メモリ8GB搭載時)
    録画時間 8bit撮影時 約3.2秒
    10bit撮影時 約2.6秒
    12bit撮影時 約2.17秒
    (2,000fps、1,280×1,024pixel 8GB時)
    濃度階調 8 / 10 / 12bitの中から選択
    レンズマウント Fマウント(絞り環や絞りレバーがないレンズを除く) / Cマウント*3
    入力信号 IRIG-B / トリガー / イベント / ARMコマンド / 露光開始
    出力信号 NTSC / PAL / 露光パルス / ARMステータス / FAULTステータス
    トリガーモード NORMAL / EVENT / BURST / MULTI
    インターフェース 1,000BASE-T / USB2.0
    制御ソフトウェア HXLink(付属)
    カメラ電源 DC24V(ACパワーシステム付属)
    外形寸法*4 約(W)100×(H)122×(D)230 mm
    質量*5 約4.2kg
    撮影速度
    速度(fps) 水平解像度×垂直解像度*6(pixel)
    50~2,000 1,280×1,024
    2,500 1,280×720 / 1,024×1,024
    3,000 1,024×768 / 928×928
    4,000 800×800
    5,000 704×704
    6,000 640×480 / 608×608
    8,000 512×512
    10,000 512×384 / 464×464
    15,000 368×368
    20,000 320×240 / 304×304
    25,000 256×256
    30,000 224×224
    40,000 176×176
    50,000 144×144
    60,000 128×128
    80,000 96×96
    100,000 64×64
    150,000 32×64
    200,000 8×64
    機能
    ダイナミックレンジ拡大機能 高輝度でのピクセル飽和を防いで画質を最適化
    同期撮影 GX-HUB*3の使用により完全同期撮影が可能
    (GX-HUBはfx用M-HUB*3と混在使用可能)
    PIV用2枚連続撮影モード
    (フレームストラドリング撮影)
    撮影速度可変機能
    イメージトリガー機能 画像上で任意に設定した検出エリアの輝度の変化を3段階で検出して撮影を開始
    ポストトリガー機能
    AND/ORトリガー
    リスタートトリガー機能
    オートパイロット機能 撮影、データ保存などを任意のシーケンスで自動繰返し撮影可能
    ESTモード 外部信号に同期して撮影
    メモリバックアップ 不意の電源遮断時にもデータを保護

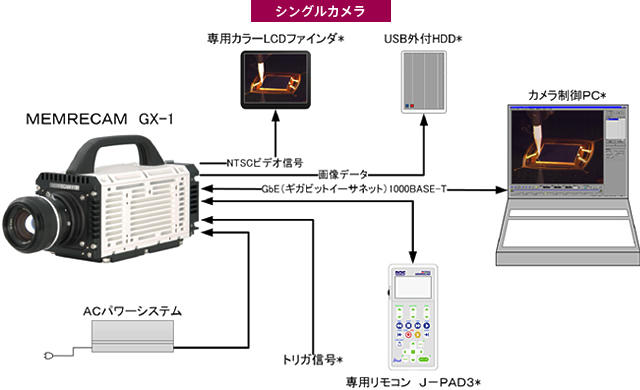

    オプション機器
    J-PAD3 撮影条件設定、再生条件設定、データ保存などに対応したリモートコントローラー
    ビューファインダー ピント合わせや撮影後の映像の確認をする5.7インチLCDモニター
    GX-HUB HX、GX、fxシリーズのカメラ同期システムを構築

  • *1 カラーもしくはモノクロを購入時選択
    *2 購入時選択
    *3 オプション
    *4 突起部、オプション品除く
    *5 カメラ本体のみ、オプション品除
    *6 録画速度の総画素数以下の場合、横4画素、縦16画素ステップで任意に設定可能

  •
  •
  • HXLink(エイチエックスリンク)

    ハイスピードカメラMEMRECAMシリーズはHXLink(エイチエックスリンク)で制御します。カメラ制御や、これらのカメラで作成された画像データ(MCFFファイル)・AVIファイルなどの再生が可能です。複数動画像ファイルの同期再生機能、スロー再生、コマ送り再生機能など、高機能な動画像ファイル再生機能、簡易解析機能を搭載しています。

  • 基本仕様
    対応言語
    言語 日本語(Japanese) / 英語(English)
    リモート制御
    シングル/マルチカメラ制御可能 MEMRECAM HX / GX / Q / fxカメラ(プレビュー、録画、再生、ダウンロード)
    記録・再生機能 記録 / トリガー入力 / 正逆再生(再生速度可変) / 正逆コマ送り / 正逆早送り / 再生範囲指定 / 頭出し / 繰り返し再生 ほか
    カメラ機能設定 撮影速度 / シャッター速度 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像サイズ ほか
    データダウンロード機能 撮影後の画像データ(MCFF*1)をカメラ本体のメモリーからパソコンへダウンロード可能
    USB接続されたHDDへダウンロード可能
    画像データ調整
    設定項目 輝度調整 / ゲイン / クロマ / エンハンス / ガンマ / ホワイトバランス / 画像リサイズ ほか
    画像データ変換
    一括自動変換機能 複数のMCFFファイルをバッチ処理で汎用フォーマットに変換可能
    変換出力ファイル形式 AVI / TIFF(連番) / JPEG(連番) / BMP(連番) / MCFF(切り出し)
    撮影パラメータ重畳機能 撮影速度、シャッター速度、トリガポイント、撮影日時、ファイル名、フレームカウンター、コメントなどの各種パラメータを出力ファイルに重畳可能
    再生可能ファイル AVI / TIFF / JPEG / BMP / MCFF
    サムネイル表示 カメラを含む選択した画像ファイルを一覧サムネイル表示(選択可能)
    ファイル再生
    再生機能 正逆再生(再生速度選択可) / 正逆コマ送り / 正逆早送り / 繰り返し再生 / 指定範囲再生 / 複数ファイルの同期再生 ほか
    画像計測 座標計測(カメラプレビュー画像、カメラ画像ファイル、変換画像ファイル)
    LAA計測(カメラ画像ファイル、変換画像ファイル)
    *1 MEMRECAM Camera File Format(MEMRECAMシリーズのオリジナルRAWDATAフォーマット名称)

  • 対応機種一覧
    機種 リモート制御対応 データ再生対応
    MEMRECAM ACSシリーズ ×
    MEMRECAM MXシリーズ ×
    MEMRECAM Qシリーズ △ *2
    MEMRECAM HXシリーズ
    MEMRECAM GXシリーズ
    ULTRA Cam HS-106E ×
    MEMRECAM fxシリーズ ○(TCP/IPのみ)
    MEMRECAM ciシリーズ ×
    *2 Q1m/Q1vをご利用のお客さまはWindows 7以降でご運用ください。
    インストール時はOSに対応した「FilterDriver」フォルダを必ず選択ください。
    Q1m/Q1vを制御しない場合は「GenICam」および「FilterDriver」のインストールは不要です。

    ※MEMRECAM ciシリーズ、ULTRA Cam HS-106Eでは、リモート制御機能が動作しません。該当機種でリモート制御機能をご利用のお客さまは弊社営業担当へお問い合わせください。
    ※HXLink1.62b以降、ULTRA Cam HS-106Eのリモート制御機能はサポートを終了しました。ULTRA Cam HS-106Eのリモート制御機能をご利用のお客さまは、弊社営業担当へお問い合わせください。

  • 動作環境
    対応OS Windows 10 Pro 64/32bit
    Windows 8/8.1 Pro 64/32bit
    Windows 7 Ultimate/Professional 64/32bit
    Windows Vista Ultimate/Business+SP1 64/32bit
    Windows XP Professional+SP2 32bit
    CPU Intel Core2Duo 2GHzまたは同等以上のもの(表示処理の速度はCPUの性能に大きく依存します)
    メモリー 2GB以上
    ディスプレイ 画面サイズ1,280×1,024以上、96dpi、フルカラー
    ※Q1m/Q1vの制御は、Windows 7/8/8.1/10のみ対応しています。
    ※Windows 2000のサポートは終了しました。
    ※GPU高速化機能の対応ドライバーはCUDA4.1以降の新しいものをご利用ください。CUDA4.0までのサポートは終了しました。

  • ダウンロード
    HXLinkは本サイトよりダウンロードして利用が可能です。詳しくは下記リンクからご確認ください。

  •
